Bransamente

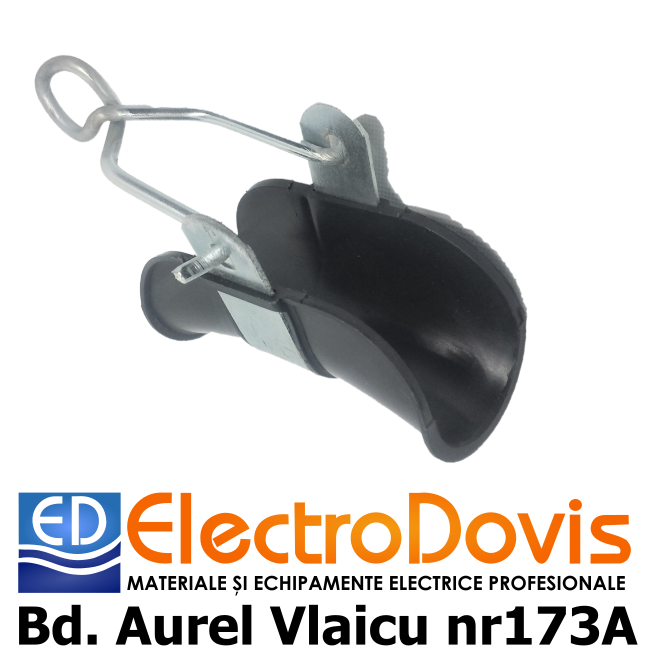

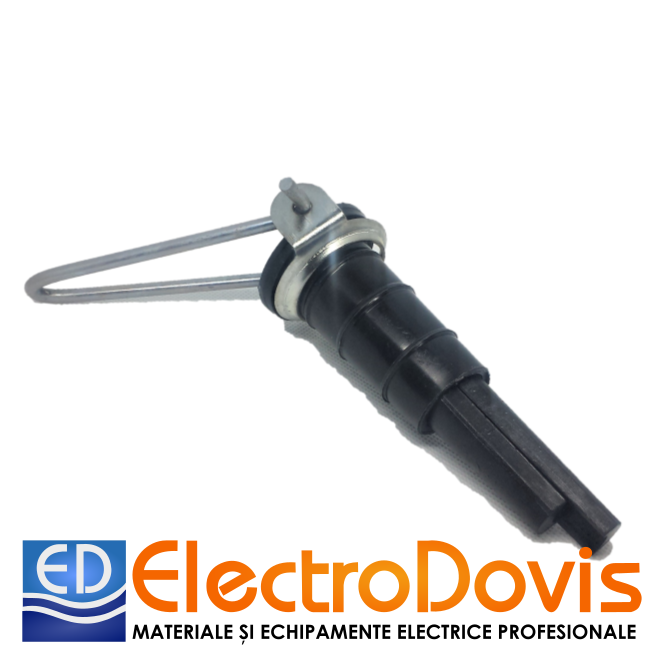

Clema de Intindere Bransament - CIB2

Clemele de intindere pentru bransament electric, CIB, sunt folosite la executarea bransamentelor electrice monofazate, acestea asigura pretensionarea fascicolului de conductoare torsadate, cablul coaxial, ce face legatura intre punctul de bransament si echipamentul de masura (ex. BMPM).
Caracteristici:
- utilizeaza pentru conductor torsadat monofilar, miez in forma semirotunda "( )"
- sectiune conductor Al / Cu (mm2): 6-10
- rezistenta la tractiune (daN): 100
- efort de rupere (daN): ≥ 200
- grautate: 0.16
Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +55*C
- Temperatura de montaj: ≥5*C
- Radiatia solara max.: 1kW/mp
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani

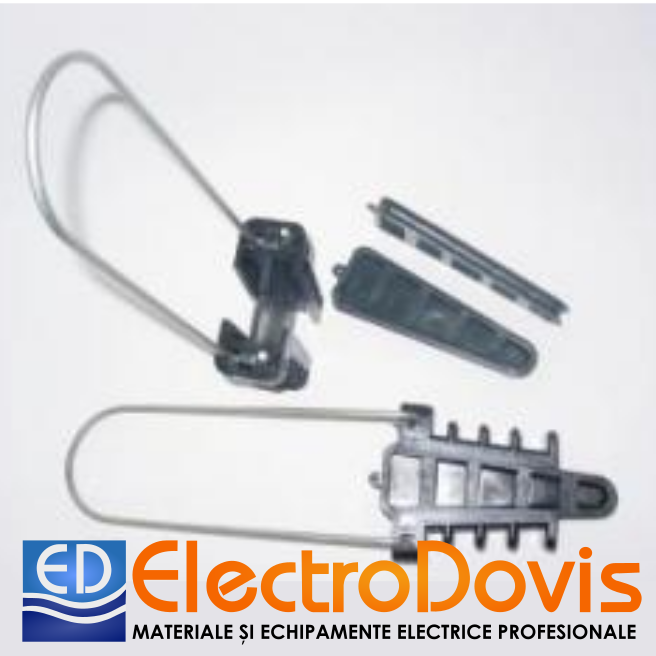

Clema de Intindere Bransament Trifazat - CIBT

Clemele de intindere pentru bransament electric trifazat - CIBT, sunt folosite la executarea bransamentelor electrice cu conductoare torsadate, pentru sectiunea conductoarelor cuprinse intre 2x6 - 3x35+50mm2, asigurand pretensionarea fascicolului de conductoare ce face legatura intre punctul de bransament si punctul de masura (ex. BMPT).
Caracteristici:
- utilizeaza doua seturi de pene de strangere, un set de pene mai late pentru sectiuni mai mici ale conductorului (de ex 6, 10, 16mm2) si un set de pene mai inguste pentru sectiuni mai mari ale conductorului. Cablul se monteaza pe partile laterale ale penelor, intre acestea si corpul clemei.
- rezistenta la tractiune (daN): 150
- efort de rupere (daN): ≥ 300
- grautate: 0.29
Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +55*C
- Temperatura de montaj: ≥5*C
- Radiatia solara max.: 1kW/mp
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani

Clema de Derivatie cu Dinti - CDD45

Clemele tip CDD45, sunt utilizate pentru realizarea sub tensiune a legaturilor electrice dintre un conductor principal de transport pentru energie electrica, izolat, din aluminiu/cupru si un conductor izolat al unui cablu de bransament din aluminiu/cupru.
Caracteristici tehnice:
- sectiune conductor principal(mm2): 16-95
- sectiune conductor derivat(mm2): 4-50
- curent nominal: 145A
- greutate (kg): 0.112
- dimensiuni (L x l x H): 72x48x88
Conditii de utilizare:
- Temperatura de montaj: ≥-20*C
- Temperatura de lucru: -35*C .. +95*C
- Temperatura de depozitare, transport: -15*C .. +40*C
- Umiditate relativa: 93?2%
- Loc de montaj: exterior
- Durata de utilizare: 35 ani
- Clemele tip CDD sunt de unica folosinta.

Clema de Derivatie cu Dinti pentru Iluminat - CDDIL

Clemele tip CDDIL, sunt utilizate pentru realizarea sub tensiune a legaturilor electrice dintre un conductor principal de transport pentru energie electrica, izolat, din aluminiu/cupru si un conductor izolat din aluminiu/cupru ce asigura alimentarea cu energie electrica a corpurilor pentru iluminat public.
Caracteristici tehnice:
- sectiune conductor principal (mm2): 25-50
- sectiune conductor derivat (mm2): 1.5-6
- curent nominal: 30A
- greutate (kg): 0.109
- Dimensiuni (L x l x H): 72x48x88
Conditii de utilizare:
- Temperatura de montaj: ≥-20*C
- Temperatura de lucru: -35*C .. +95*C
- Temperatura de depozitare, transport: -15*C .. +40*C
- Umiditate relativa: 93?2%
- Loc de montaj: exterior
- Durata de utilizare: 35 ani
- Clemele tip CDD sunt de unica folosinta.

Clema de Intindere Bransament Monofazat Universala - CIBMU

Clemele de intindere pentru bransament electric monofazat universal - CIBMU, sunt folosite la executarea bransamentelor electrice monofazate cu orice tip de cabluri normate (Al/Cu, torsadate/concentrice), pentru orice puteri normate (1,5-10kW), pentru orice sectiune de cablu utilizabila (2x6-2x25mm2) asigurand pretensionarea fascicolului de conductoare torsadate/coaxial, ce face legatura intre punctul de bransament si punctul de masura(ex. BMPM.
Caracteristici:
- asigura intreaga gama nominalizata de sec-tiuni de conductoare utilizandu-se un set de pene de strangere, in care cablul se poate monta, in functie de tipul cablului, in urmatoarele doua moduri: fie intre pene, prin zona centrala a clemei (cablu coaxial), fie pe partile laterale ale penelor, intre acestea si corpul clemei (cablu torsadat)
- sectiune conductor Al/Cu (mm2): 6-25
- rezistenta la tractiune (daN): 100
- efort de rupere (daN): ≥ 200
- grautate: 0.16
Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +55*C
- Temperatura de montaj: ≥5*C
- Radiatia solara max.: 1kW/mp
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani

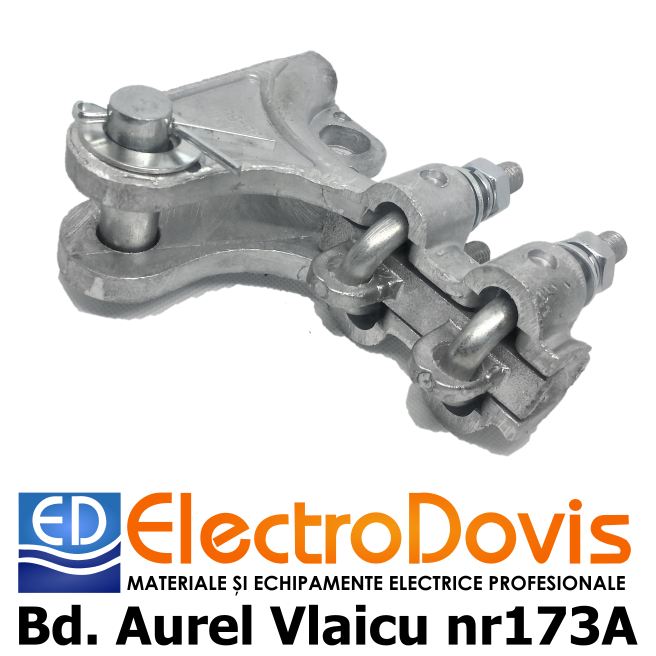

Clema amagnetica de intindere tip - CLAMI

Domeniu de utilizare: este utilizata la realizarea legaturilor din LEA MT, in componenta lanturilor de intindere sau tractiune cu izolatoare compozite RICIS, si asigura prinderea si intinderea conductorului, in constructia LEA MT.
Caracteristici tehnice:
- sectiune conductor (mm2): 35-50
- greutate (kg): 0.750

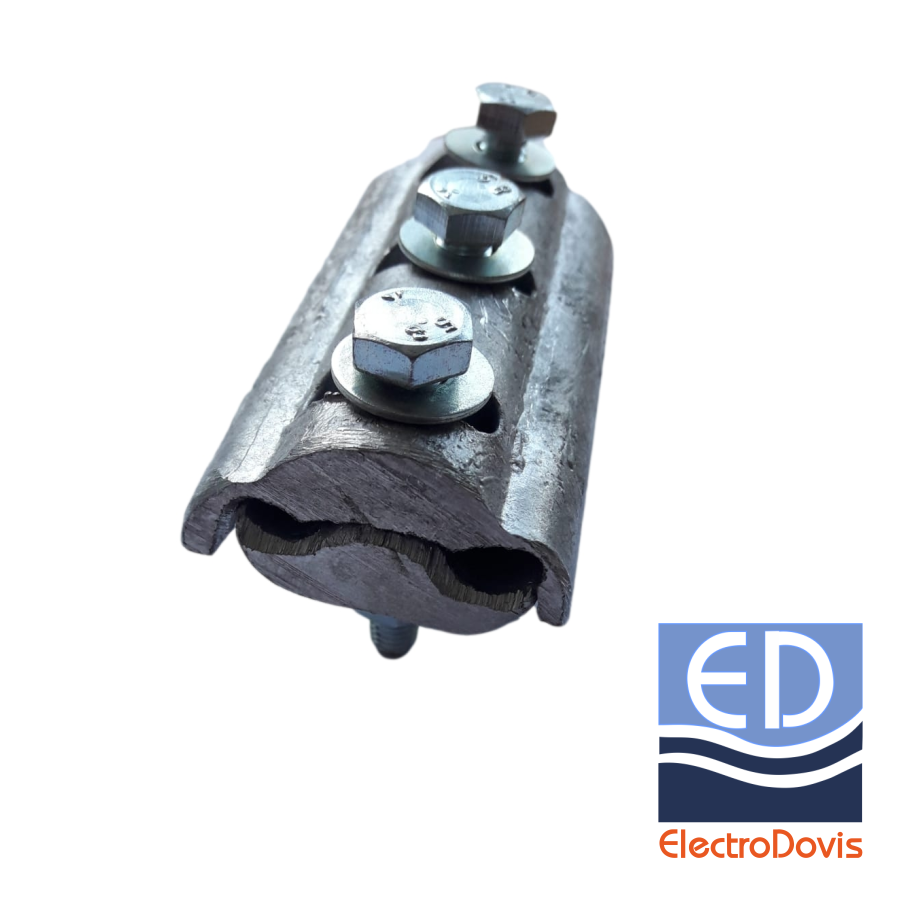

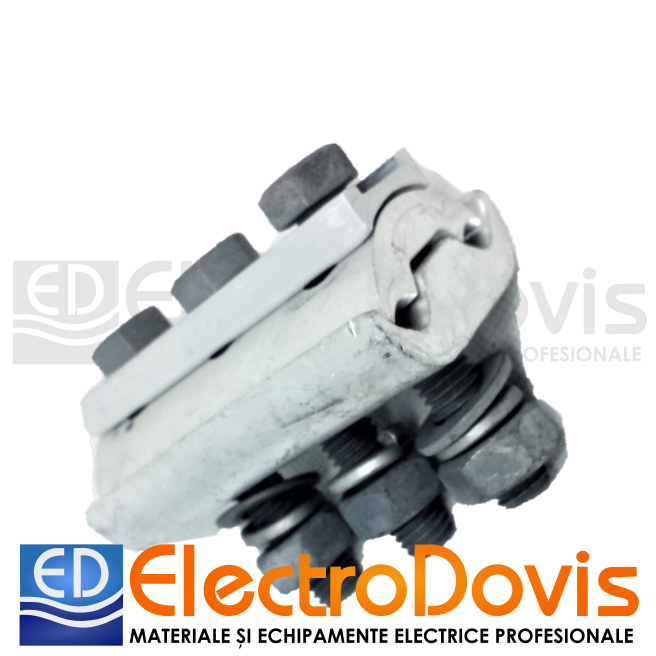

Clema de legatura electrica

Domeniu de utilizare:
- este utilizata in constructia LEA MT pentru legaturi electrice intre conductoare din otel aluminiu, neizolate, de aceiasi sectiune sau sectiuni in-egale (CLE AL S)
- e compusa din bacuri din aliaj de aluminiu si 3 suruburi cu piulitele si saibele aferente
- destinat pentru conductoare cu sectiunea de 25-35mm2 sau 50-70mm2
- Efortul nominal in plan orizontal 1100 daN.

Clema de intindere retea - CIR

Domeniu de utilizare: utilizate in retelele de distributie de joasa tensiune cu conductoare torsadate, la legaturile de intindere si terminale, precum si la legaturile de derivatie, pe stalpi de beton.
Caracteristici:
- executate din materiale termoplaste si metalice, acestea fiind protejate impotriva coroziunii.
- sectiune conductor Al / nul Ol-Al (mm2): 16?70(Al) / 1x50(Ol-Al)
- rezistenta la tractiune (daN): 750
- greutate (kg): 0.31
Conditii de utilizare:
- temperatura mediului ambiant: -30*C .. +40*C
- Temperatura de montaj: ≥5*C
- Radiatia solara max.: 1kW/mp
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani

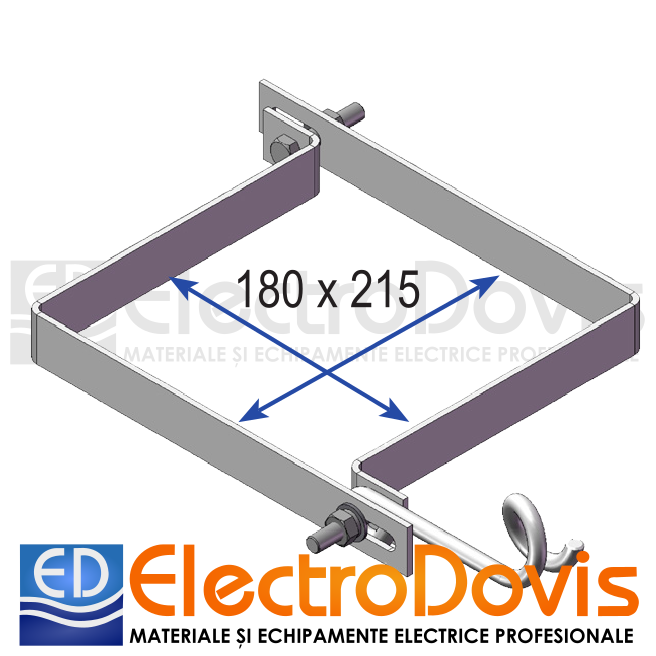

BRATARA BRANSAMENT PENTRU STALPI - BBS SE4

Domeniu de utilizare:
- este utilizata in constructia LEA JT cu conductoare torsadate pe stalpi din
beton precomprimat (SE) sau centrifugat (SC) pentru prinderea bransamentelor aeriene la stalpi de retea sau bransament.
- BBS se executa din OL 37, zincat
- Efortul minim nominal in plan orizontal:250 daN.
Dimensiuni interioare: 180 x 215mm

BRATARA BRANSAMENT PENTRU STALPI - BBS SE10

Domeniu de utilizare:
- este utilizata in constructia LEA JT cu conductoare torsadate pe stalpi din
beton precomprimat (SE) sau centrifugat (SC) pentru prinderea bransamentelor aeriene la stalpi de retea sau bransament.
- BBS se executa din OL 37, zincat
- Efortul minim nominal in plan orizontal:250 daN.
Dimensiuni interioare: 265 x 370mm

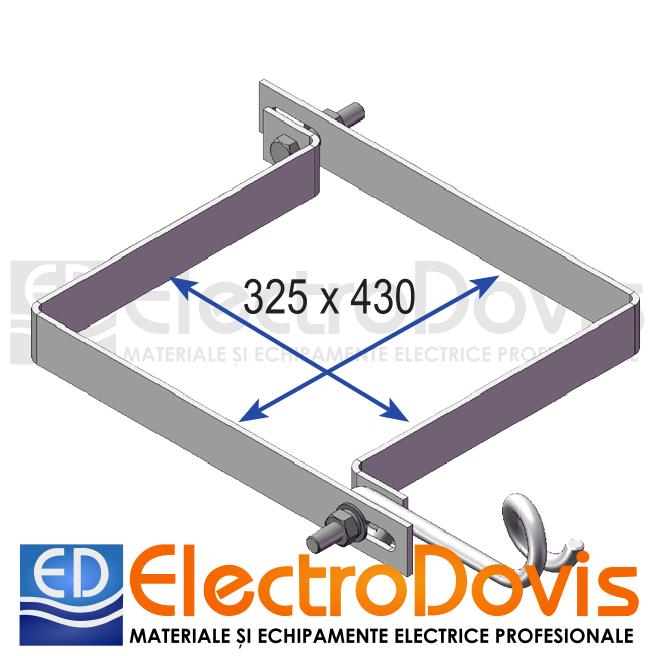

BRATARA BRANSAMENT PENTRU STALPI - BBS SE11

Domeniu de utilizare:
- este utilizata in constructia LEA JT cu conductoare torsadate pe stalpi din
beton precomprimat (SE) sau centrifugat (SC) pentru prinderea bransamentelor aeriene la stalpi de retea sau bransament.
- BBS se executa din OL 37, zincat
- Efortul minim nominal in plan orizontal:250 daN.
Dimensiuni interioare: 325 x 430mm

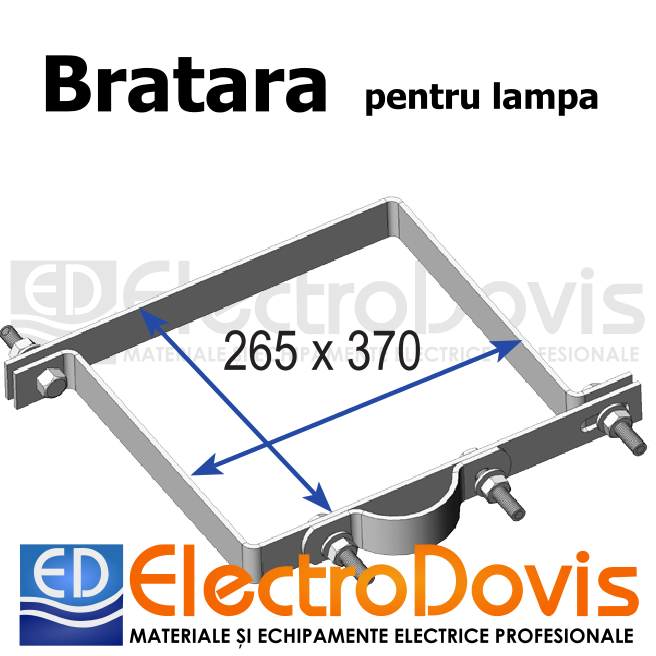

BRATARA PENTRU FIXARE PE STALPI - BFS SE10

Domeniu de utilizare:
- este utilizata in constructia LEA JT pentru fixarea pe stalpi din beton precomprimat(SE) sau centrifugat (SC) a carjelor pentru prinderea corpurilor de iluminat public.
- BFS se executa din OL 37, zincat (12 μm).
Dimensiuni interioare: 265 x 370mm

BRATARA PENTRU FIXARE PE STALPI - BFS SE4

Domeniu de utilizare:
- este utilizata in constructia LEA JT pentru fixarea pe stalpi din beton precomprimat(SE) sau centrifugat (SC) a carjelor pentru prinderea corpurilor de iluminat public.
- BFS se executa din OL 37, zincat (12 μm).
Dimensiuni interioare: 180 x 215mm

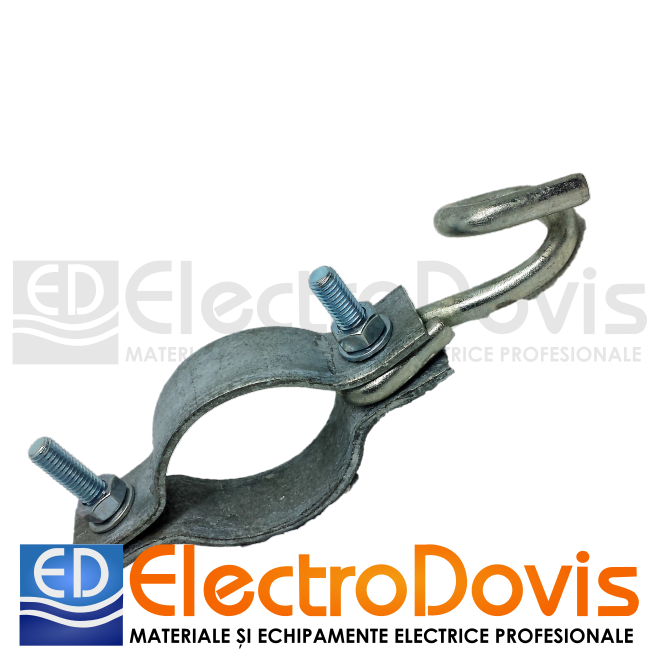

Bratara cu carlig pentru suport bransament - BCSB 1 1/2"

Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +40*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani
Caracteristici tehnice:
- Efort nominal orizontal: 100daN
- Greutate (kg): 0.268

BRATARA BRANSAMENT PENTRU STALPI - BBS SC10001

Domeniu de utilizare:
- este utilizata in constructia LEA JT cu conductoare torsadate pe stalpi din
beton precomprimat (SE) sau centrifugat (SC) pentru prinderea bransamentelor aeriene la stalpi de retea sau bransament.
- BBS se executa din OL 37, zincat
- Efortul minim nominal in plan orizontal: 250 daN.
Dimensiuni interioare (D): 170mm

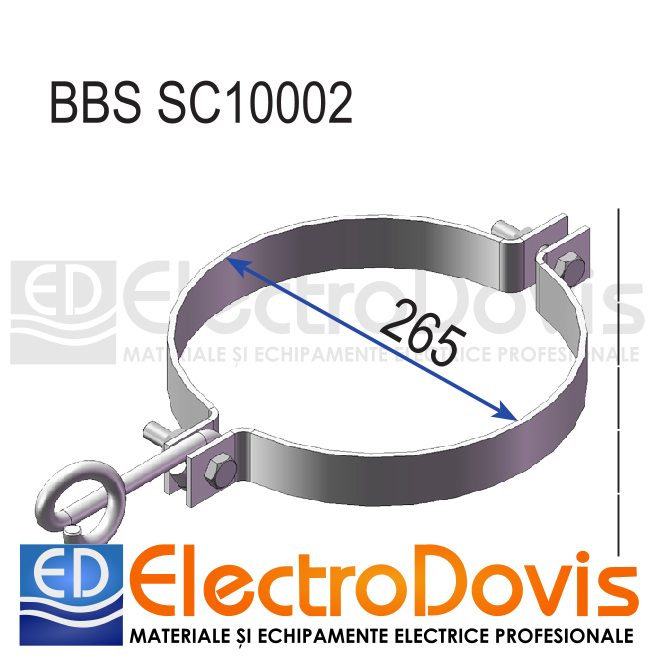

BRATARA BRANSAMENT PENTRU STALPI - BBS SC10002

Domeniu de utilizare:
- este utilizata in constructia LEA JT cu conductoare torsadate pe stalpi din
beton precomprimat (SE) sau centrifugat (SC) pentru prinderea bransamentelor aeriene la stalpi de retea sau bransament.
- BBS se executa din OL 37, zincat
- Efortul minim nominal in plan orizontal:250 daN.
Dimensiuni interioare (D): 265mm

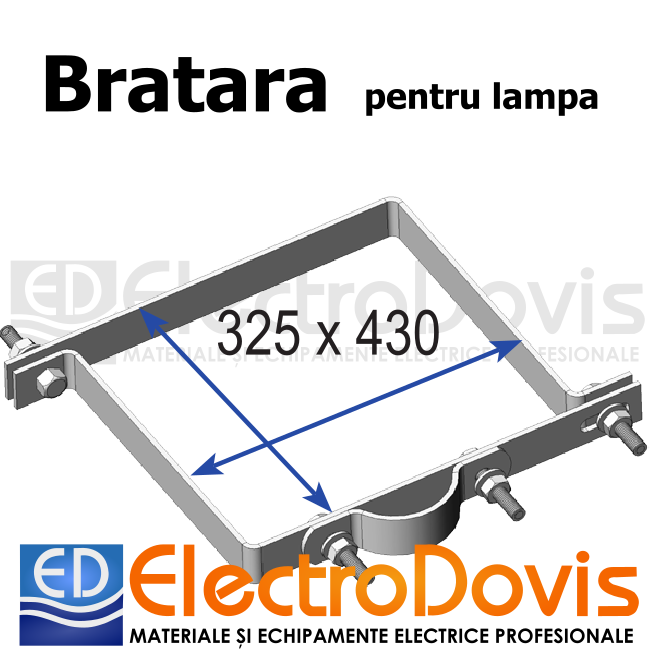

BRATARA PENTRU FIXARE PE STALPI - BFS SE11

Domeniu de utilizare:
- este utilizata in constructia LEA JT pentru fixarea pe stalpi din beton precomprimat(SE) sau centrifugat (SC) a carjelor pentru prinderea corpurilor de iluminat public.
- BFS se executa din OL 37, zincat (12 μm).
Dimensiuni interioare: 325 x 430mm

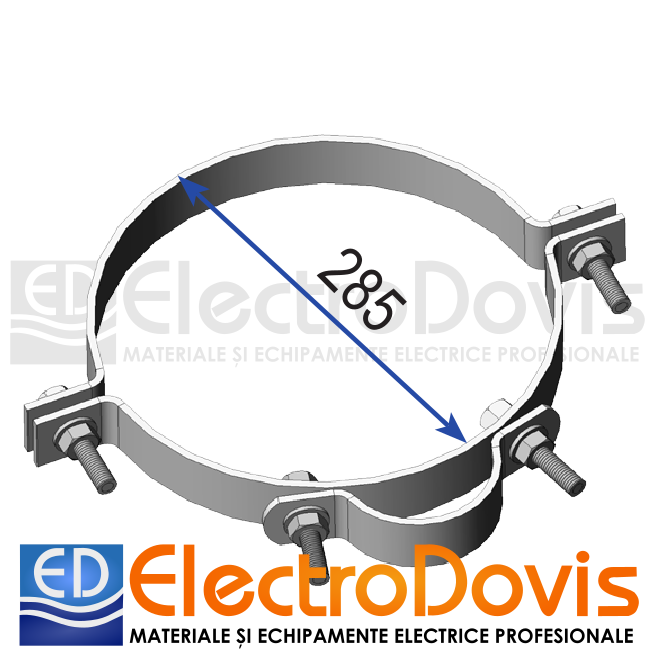

BRATARA PENTRU FIXARE PE STALPI - BFS SC10005

Domeniu de utilizare:
- este utilizata in constructia LEA JT pentru fixarea pe stalpi din beton precomprimat(SE) sau centrifugat (SC) a carjelor pentru prinderea corpurilor de iluminat public.
- BFS se executa din OL 37, zincat (12 μm).
Dimensiuni interioare (D): 285mm

BRATARA BRANSAMENT PENTRU STALPI - BBS SC10005

Domeniu de utilizare:
- este utilizata in constructia LEA JT cu conductoare torsadate pe stalpi din
beton precomprimat (SE) sau centrifugat (SC) pentru prinderea bransamentelor aeriene la stalpi de retea sau bransament.
- BBS se executa din OL 37, zincat
- Efortul minim nominal in plan orizontal:250 daN.
Dimensiuni interioare (D): 285mm

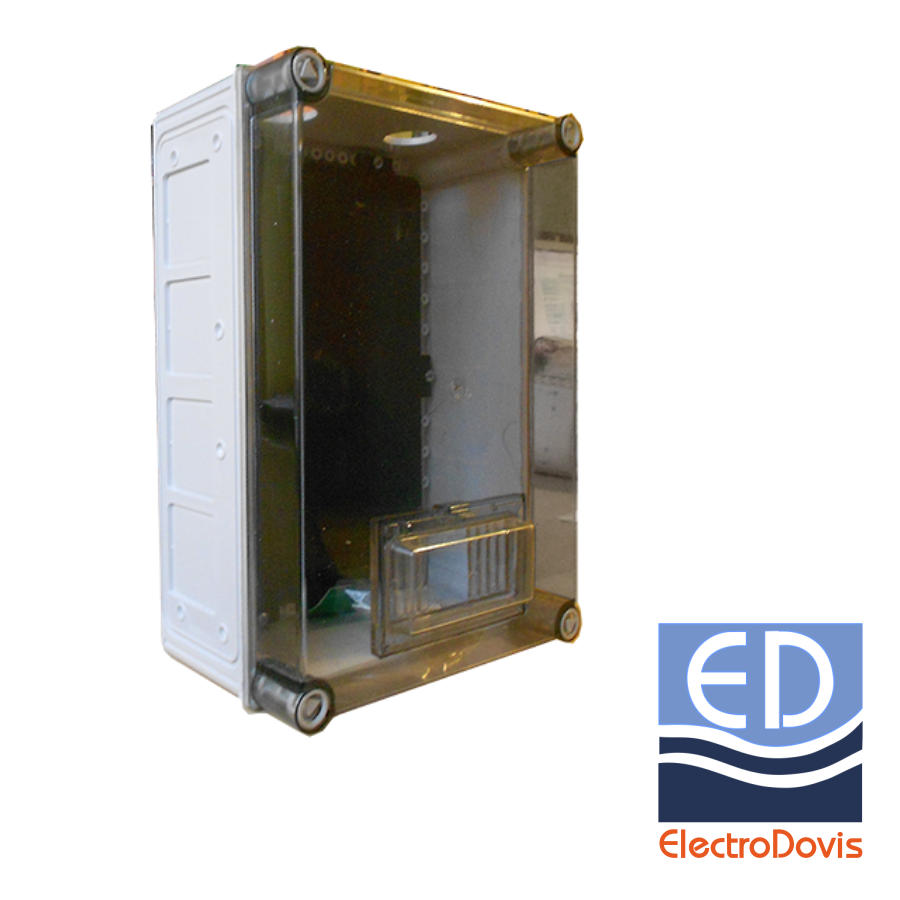

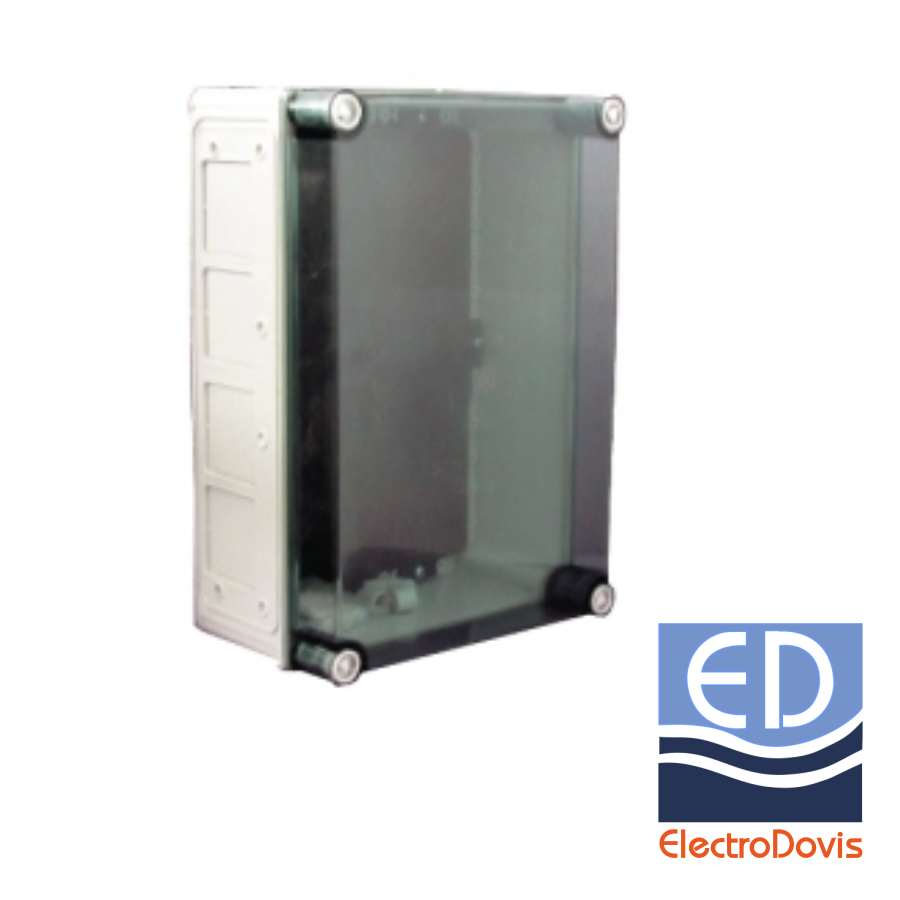

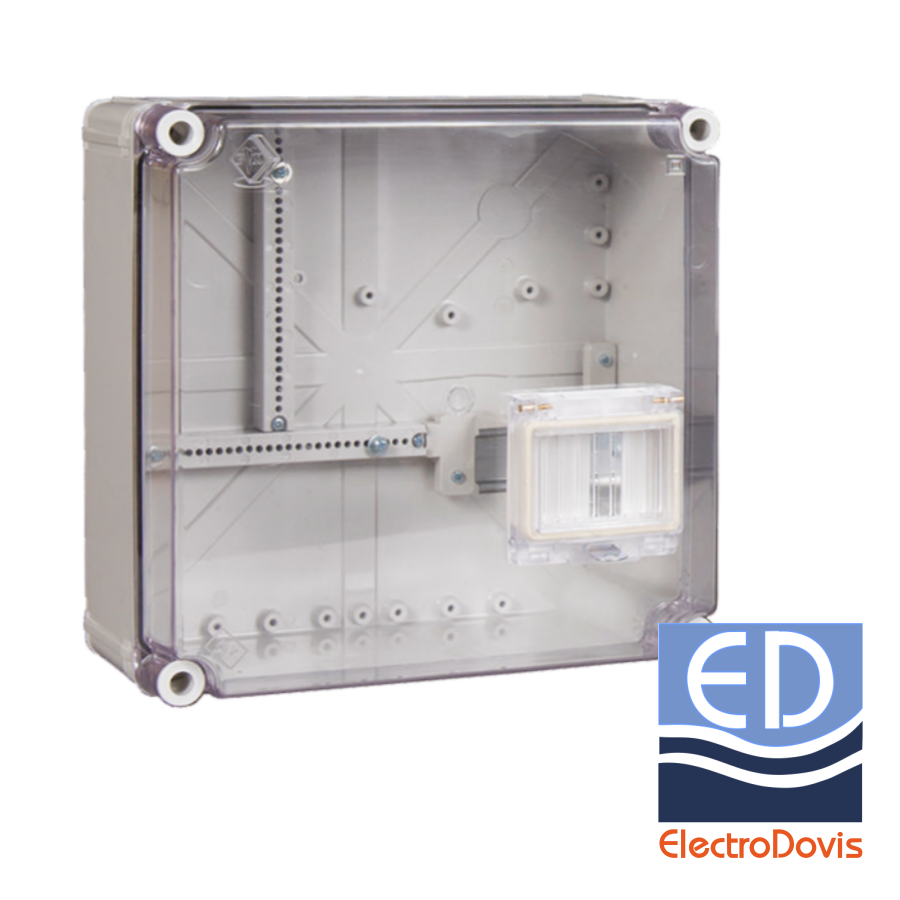

Caracteristici tehnice:

Standard: EN 50298, EN 60529
Material corp cutie: policarbonat ignifugat mat
Material capac: policarbonat ignifugat transparent
Tensiune maxima de utilizare: 400V c.a.
Grad de protectie: IP 54
Temperatura: - 30*C ... + 50*C
Montaj: pe perete cu dibluri si suruburi
Dimensiuni: 360x250x150 mm

Caracteristici tehnice:

Dimensiune: 360X250X150 mm
Grad de protectie: IP54
Material carcasa: policarbonat ignifugat
Gemulet de vizitare: 6M

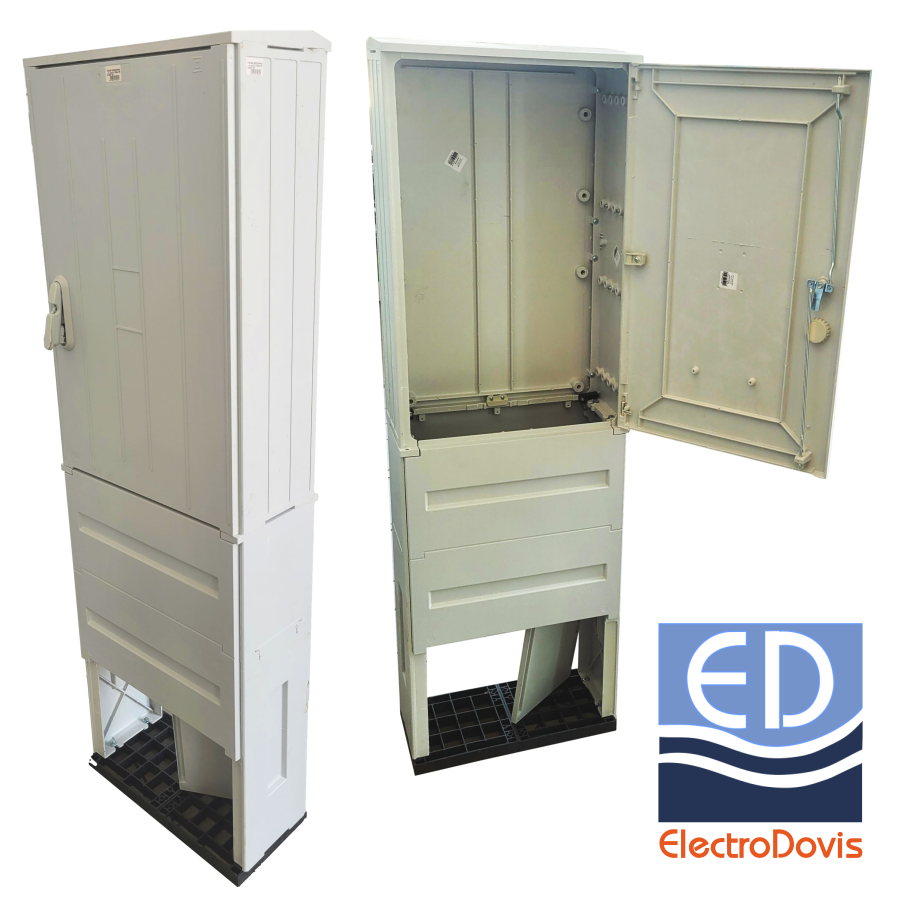

Blocul de masura si protectie monofazat este destinat realizarii bransamentului electric intre reteaua de distributie a energiei electrice si consumator, protectiei generale a consumatorului si masurarii energiei consumate de acesta.

Blocul de masura si protectie monofazat indeplineste urmatoarele functii:

-racordarea instalatiei de utilizare a consumatorului la instalatia de alimentare a furnizorului;
-protectia la suprasarcina si la scurtcircuit;
-masurarea energiei electrice active;
-posibilitatea realimentarii de catre abonat in cazul actionarii protectiilor la un defect in instalatiile acestuia, prin montarea unei ferestre de acces la aparatele de protectie, cu pastrarea gradului de protectie impus blocului si cu posibilitatea securizarii accesului de catre abonat;
-protectia impotriva sustragerilor de energie electrica si a deteriorarii echipamentului prin actiunea unor persoane rau intentionate sau neavizate.


Blocul de masura si protectie monofazat este alcatuit din:

-carcasa din carcasa din poliester armat cu fibra de sticla (PAFS) cu fereastra de acces la intrerupator;
-un intrerupator automat (MCB) monopolar, 6 kA cu protecţie la suprasarcina si la scurtcircuit;
-bara de nul PEN.
? Contorul nu se livreaza impreuna cu BMPM-ul.

? Blocul de masura si protectie monofazat este realizat conform specificatiei tehnice emisa de Electrica.

Realizarea blocului de masura si protectie in carcasa din poliester armat cu fibra de sticla (PAFS) vine cu urmatoarele avantaje:

nu necesita mentenanta;
rezistenta mecanica sporita.

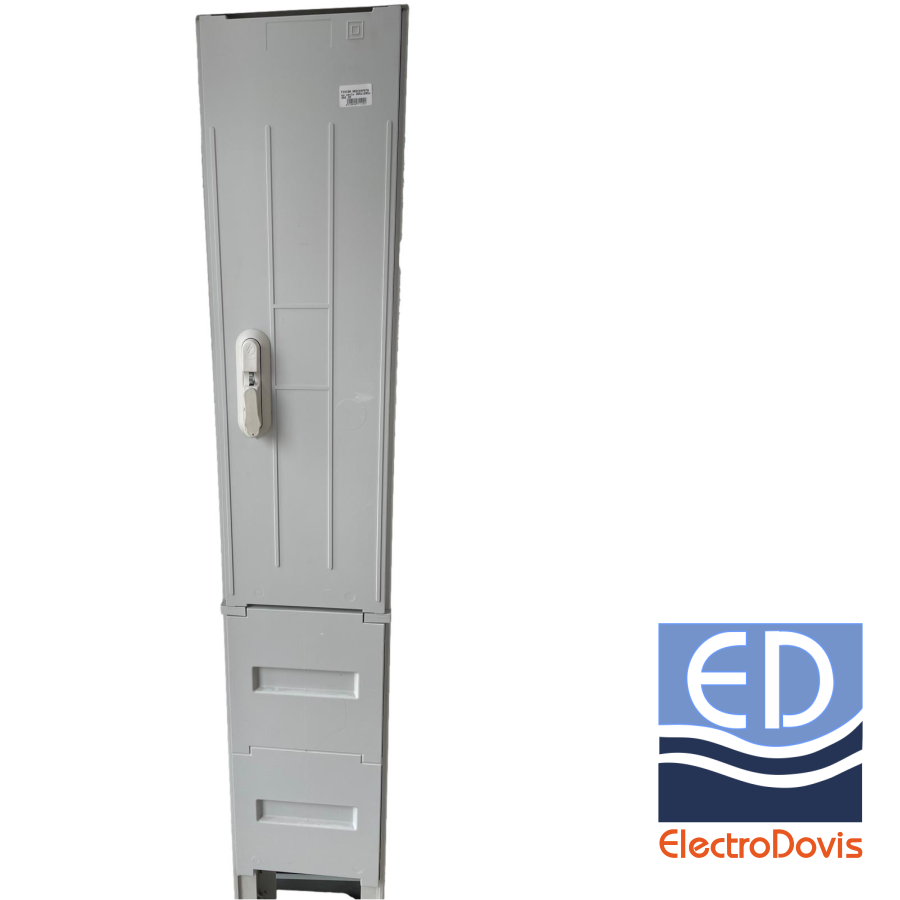

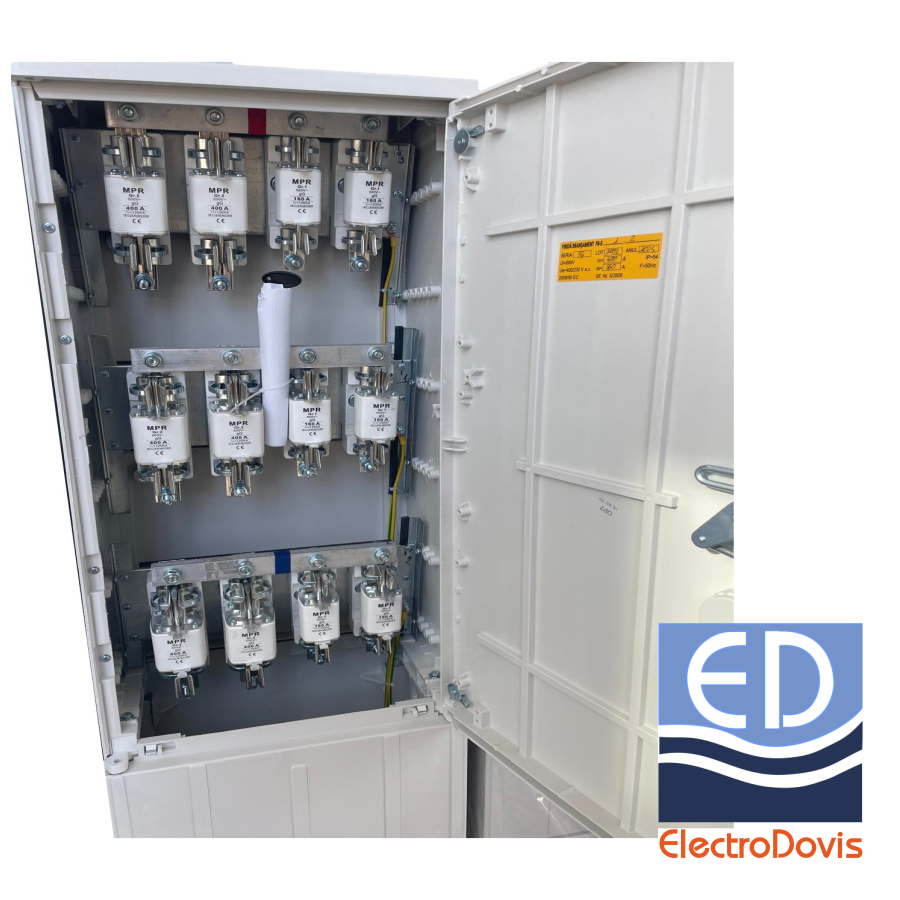

Carcasa: PAFS
Tip: cu soclu
MPR-uri intrare: 2 intrari x 250A
MPR-uri iesiri: 4 iesiri x 160A
Echipat cu sigurante MPR: DA

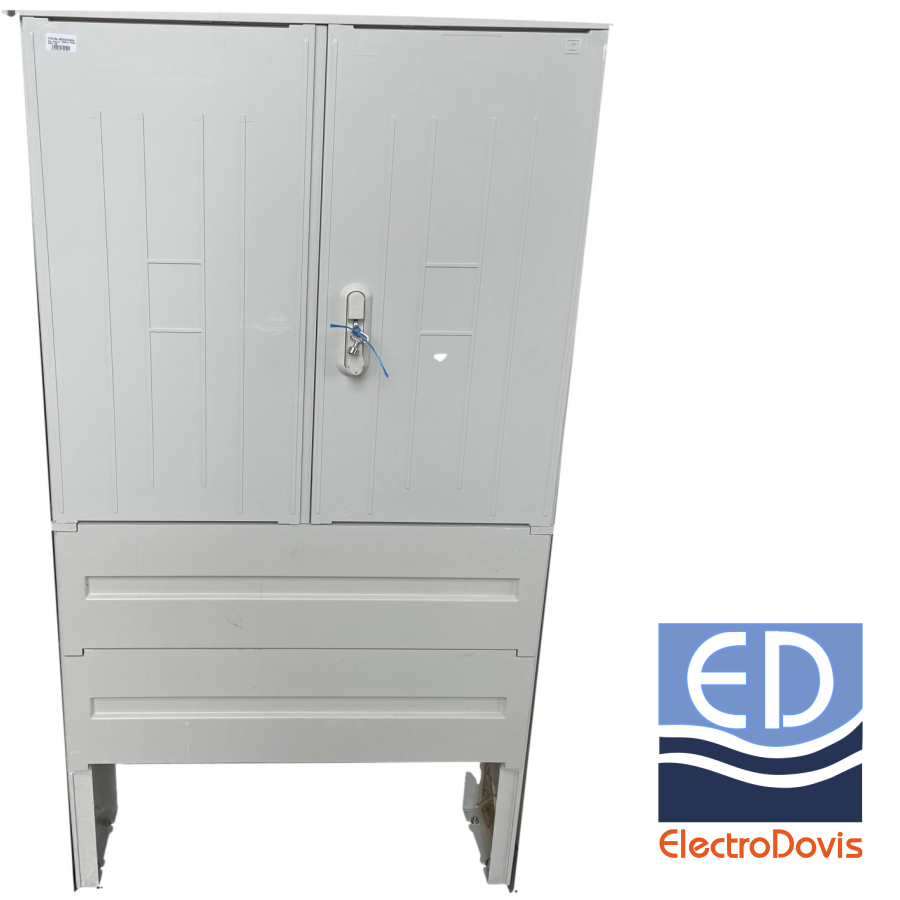

Blocul de Masura si Protectie Monofazat este destinat realizarii bransamentului electric intre reteaua de distributie a energiei electrice si consumator, protectiei generale a consumatorului si masurarii energiei consumate de acesta.

Blocul de Masura si Protectie Monofazat indeplineste urmatoarele functii:

-racordarea instalatiei de utilizare a consumatorului la instalatia de alimentare a furnizorului;
-protectia la suprasarcina si la scurtcircuit;
-masurarea energiei electrice active;
-posibilitatea realimentarii de catre abonat in cazul actionarii protectiilor la un defect in instalatiile acestuia, prin montarea unei ferestre de acces la aparatele de protectie, cu pastrarea gradului de protectie impus blocului si cu posibilitatea securizarii accesului de catre abonat;
-protectia impotriva sustragerilor de energie electrica si a deteriorarii echipamentului prin actiunea unor persoane rau intentionate sau neavizate.


Blocul de masura si protectie monofazat este alcatuit din:

-carcasa din carcasa din poliester armat cu fibra de sticla (PAFS) cu fereastra de acces la intrerupator;
-un intrerupator automat (MCB) monopolar, 6 kA cu protecţie la suprasarcina si la scurtcircuit;
bara de nul PEN.
? Contorul nu se livreaza impreuna cu BMPM-ul.

? Blocul de masura si protectie monofazat este realizat conform specificatiei tehnice emisa de Electrica.

Realizarea blocului de masura si protectie in carcasa din poliester armat cu fibra de sticla (PAFS) vine cu urmatoarele avantaje:

nu necesita mentenanta;
rezistenta mecanica sporita.

Blocul de masura si protectie monofazat indeplineste urmatoarele functii:

-racordarea instalatiei de utilizare a consumatorului la instalatia de alimentare a furnizorului;
-protectia la suprasarcina si la scurtcircuit;
-masurarea energiei electrice active;
-posibilitatea realimentarii de catre abonat in cazul actionarii protectiilor la un defect in instalatiile acestuia, prin montarea unei ferestre de acces la aparatele de protectie, cu pastrarea gradului de protectie impus blocului si cu posibilitatea securizarii accesului de catre abonat;
-protectia impotriva sustragerilor de energie electrica si a deteriorarii echipamentului prin actiunea unor persoane rau intentionate sau neavizate.


Blocul de masura si protectie monofazat este alcatuit din:

-carcasa din carcasa din poliester armat cu fibra de sticla (PAFS) cu fereastra de acces la intrerupator;
-un intrerupator automat (MCB) monopolar, 6 kA cu protecţie la suprasarcina si la scurtcircuit;
-bara de nul PEN.
- Contorul nu se livreaza impreuna cu BMPM-ul.

- Blocul de masura si protectie monofazat este realizat conform specificatiei tehnice emisa de Electrica.

Realizarea blocului de masura si protectie in carcasa din poliester armat cu fibra de sticla (PAFS) vine cu urmatoarele avantaje:

nu necesita mentenanta;
rezistenta mecanica sporita.

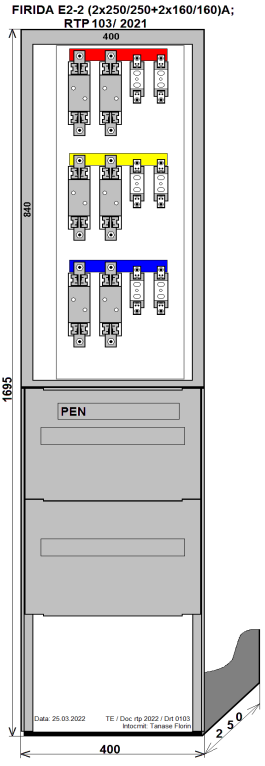

Carcasa: PAFS
Tip: cu soclu
MPR-uri intrare: 2 intrari x 250A
MPR-uri iesiri: 2 iesiri x 160A
Echipat cu sigurante MPR: DA

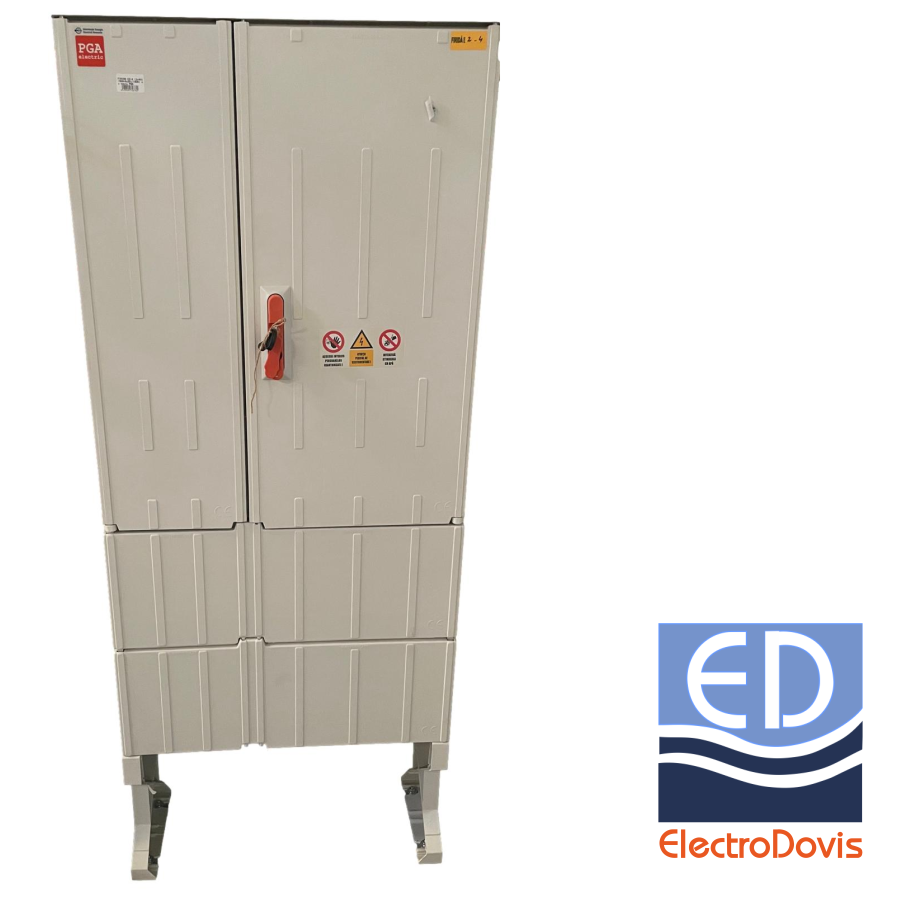

Carcasa: PAFS
Tip: cu soclu
MPR-uri intrare: 3 intrari x 250A
MPR-uri iesiri: 4 iesiri x 160A
Echipat cu sigurante MPR: DA

Armatura de sustinere in colt - ASC 1100

Domeniu de utilizare: armatura de sustinere in colt - ASC 1100 este utilizata in constructia LEA JT cu conductoare torsadate pe stalpi pentru intinderea fascicolului de conductoare.
Caracteristici: Armatura ASC 1100 este realizata din materiale termoplaste, rezistente UV si parti metalice protejate impotriva coroziunii prin zincare.
Conditii de utilizare:
- Temperatura mediului ambiant: -40*C .. +55*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani
Caracteristici tehnice:
- Sectiune maxima fascicol conductoare izolate (mm2): 3x95+2x16 Al, 50/8 Ol-Al
- Efort mecanic pe verticala (daN): 1100
- Greutate (kg): 0.293

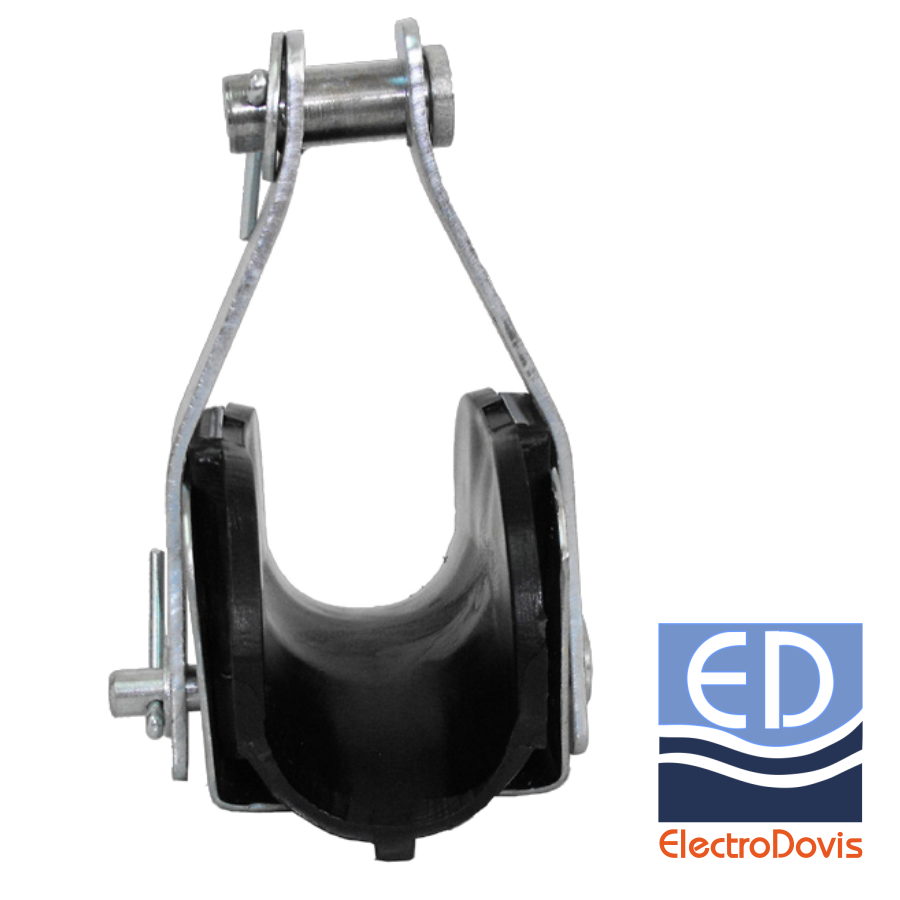

Armatura de sustinere in aliniament - ASA 300

Domeniu de utilizare: Armatura de sustinere in aliniament - ASA 300 este utilizata pentru sustinerea fascicolului de conductoare torsadate pe stalpi sau pe zid.
Caracteristici:
- Armatura ASA 300 este realizata din materiale termoplaste, rezistente UV si parti metalice protejate impotriva coroziunii prin zincare.
- ASA sustine cabluri torsadate cu sectiunea de 16-95 mm2. Numarul maxim de conductoare sustinute este de 6, iar posibilitatea oscilarii corpului armaturii si piesei de sustinere este in limita de 45* pe orizontala.
Conditii de utilizare:
- Temperatura mediului ambiant: -40*C .. +55*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani
Caracteristici tehnice:
- Sectiune maxima fascicol conductoare izolate (mm2): 3x95+2x16 Al, 50/8 Ol-Al
- Efort mecanic pe verticala (daN): 300
- Greutate (kg): 0.144

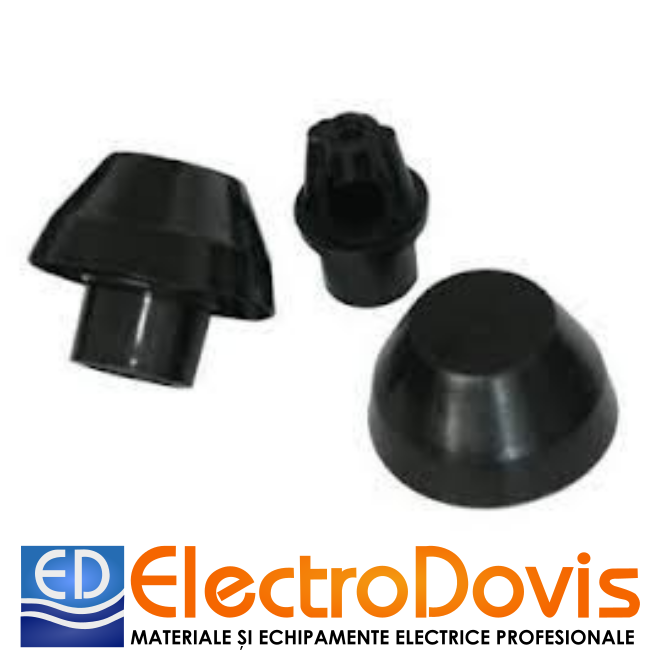

CAP ŞTENDER tip CS 1 1/2"

Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +40*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani
Caracteristici tehnice:
- Diametru interior: 39mm
- Greutate (kg): 0.068

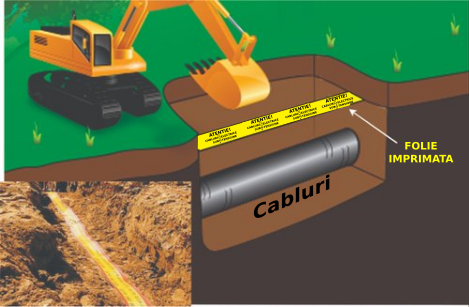

Folie film galbena imprimata

Utilizare: avertizare pentru existent cablurilor electrice sub tensiune
Normativ tehnic de fabricatie: STAS 8l7l-84. Folie PE
Dimensiuni:
- latime: 250mm
- grosime: 0.08mm
- masa specificata: 19gr/ml
Material:
- granule LDPE sort 820103 98%
- concentrat de culoare galbena 2%
- cerneala flexografica neagra
- solvent Thinner
Caracteristici:
- culoare: galbena opaca imprimata cu negru 'ATENTIE CABLURI ELECTRICE SUB TENSIUNE'
- aspect: folie neteda, ipsita de impuritati mecanice vizibile, fara pete sau perforatii
- resistenta la tractiune: longitudinal 150 daN/cm2, transversal 130 daN/cm2
- alungire la rupere: longitudinal 250%, transversal 350%
- rezistenta la sfasiere: longitudinal 60 daN/cm2, transversal 50 daN/cm2

Domeniu de utilizare:
- este utilizat in constructia LEA JT cu conductoare torsadate pe stalpi din beton pentru intinderea fascicolului de conductoare torsadate
- IR 750 se executa din OL 37, zincat (12 μm)
- Efortul nominal in plan orizontal: 750 daN.

Prelungitor retea - P 750

Domeniu de utilizare:
- este utilizat in constructia LEA JT cu conductoare torsadate pe stalpi din beton pentru intinderea fascicolului de conductoare torsadate.
- P 750 se executa din OL 37, zincat (12 μm)
- Efortul nominal in plan orizontal: 750 daN.

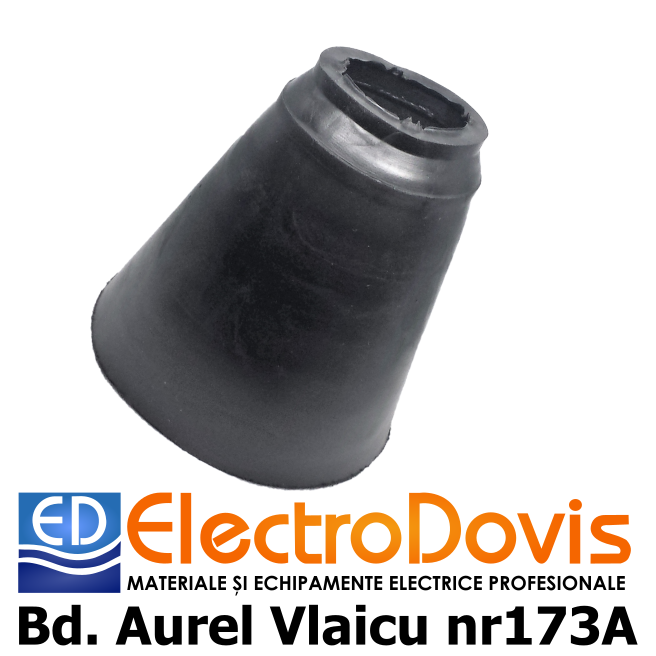

Specificatii:

Material: cauciuc
Utilizare: asigura etanseitatea la montarea stenderului
Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +40*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani

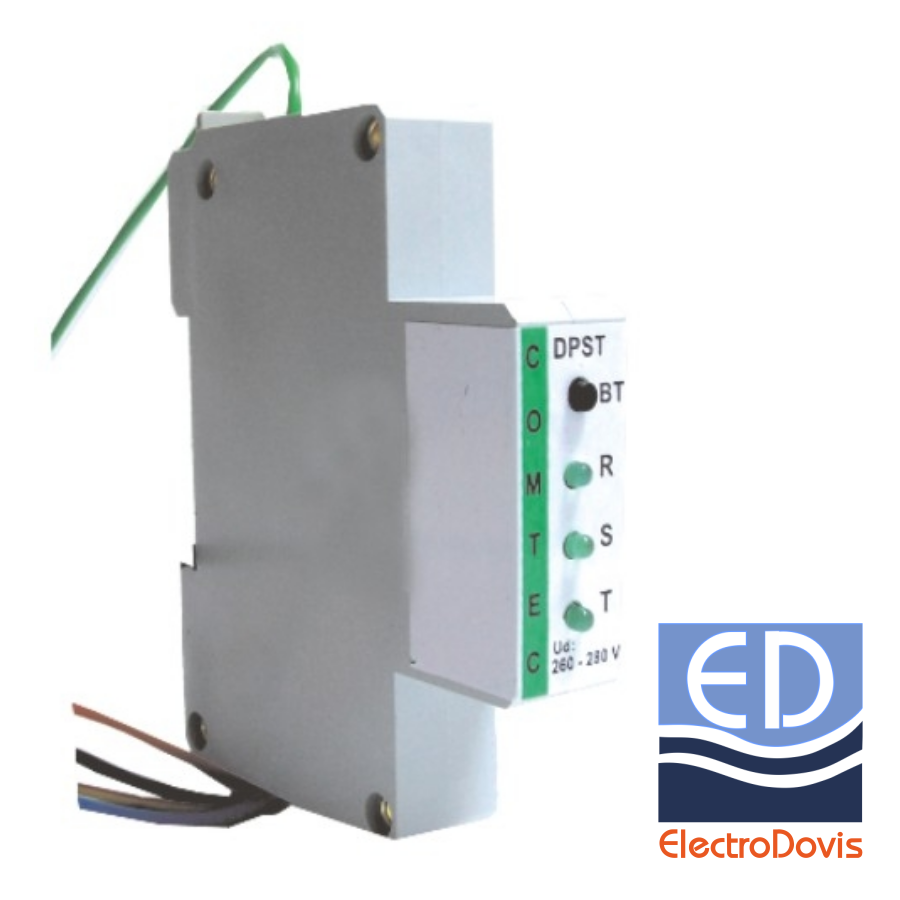

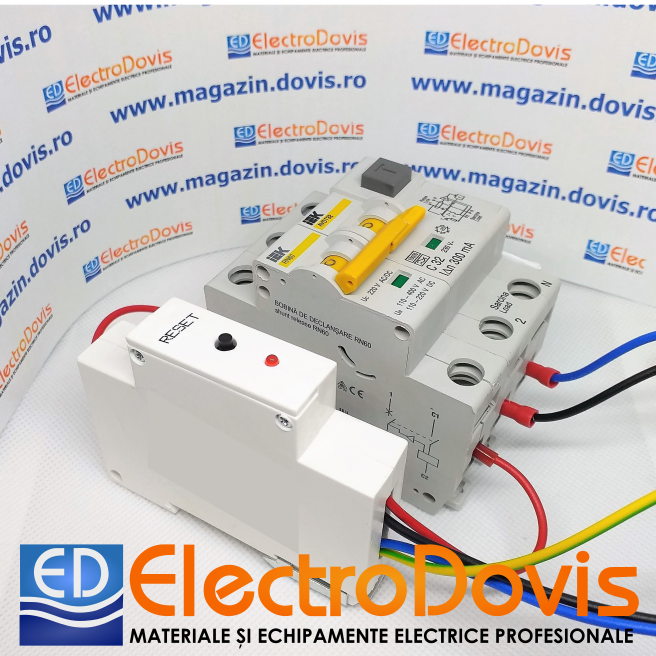

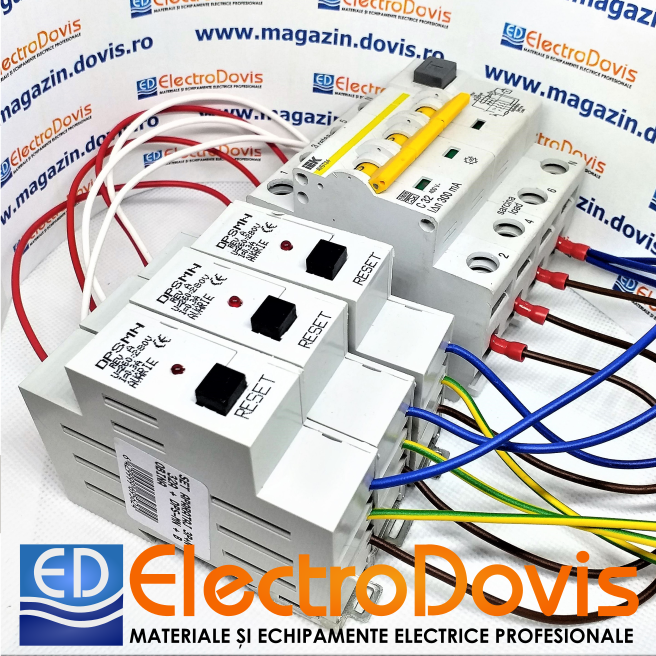

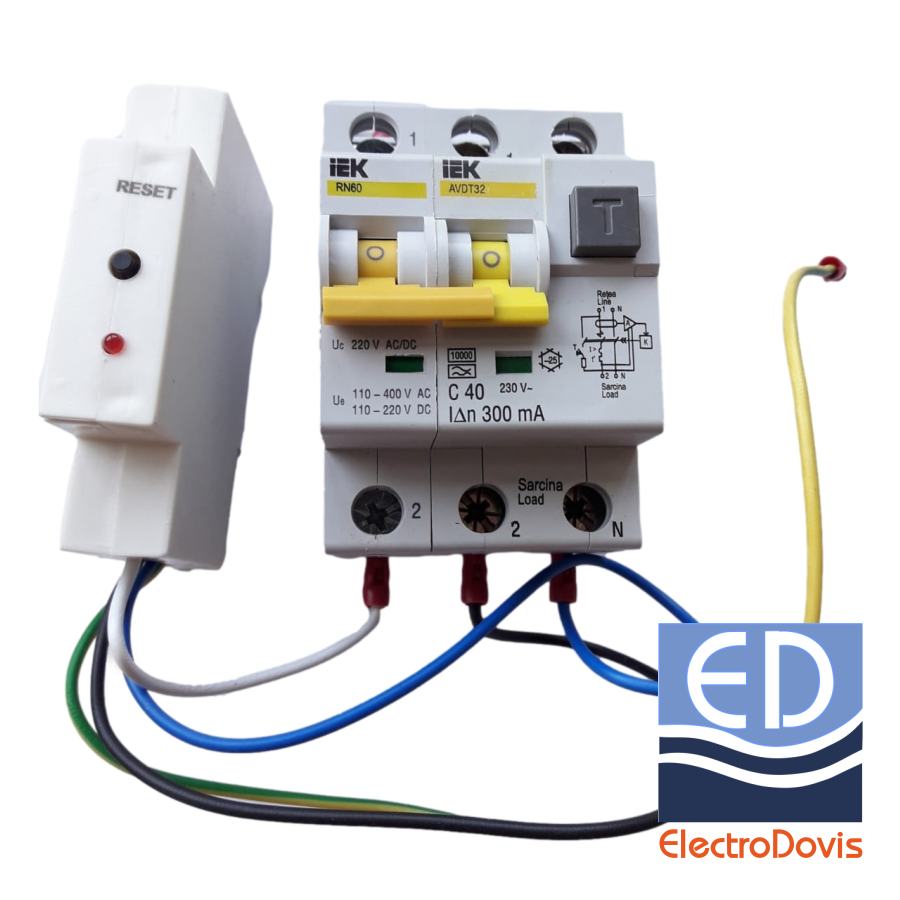

Descriere produs: Dispozitivul de protectie la supratensiune trifazat este un modul electronic care, in cazul aparitiei unei supratensiuni de 260-280 Vca intre oricare dintre faze si nul, va comanda declansarea intrerupatorului diferential (varianta DPST 3-1).
Caracteristici electrice:
- Variante constructive: DPST 3-1 montaj cu 4 fire
- Tensiunea nominala: 3x230/400 Vca/ 50 Hz
- Tensiunea de comanda: 220 Vca
- Domeniul de declansare: 260-280 Vca intre faza si nul
- Curentul maxim admis pe circuitul de comanda: 300 mA
Caracteristici mecanice:
- Semnalizare optica: 3 leduri verzi - prezenta tensiune
- Inaltimea ferestrei/carcasei: 45/92 mm
- Latime carcasa: 17.5 mm (1 modul)
- Montaj: cu cleme pe sina DIN
- Domeniu de temperatura: -5*C .. +40*C
- Buton test: da

Material: tabla zincata
Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +40*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani

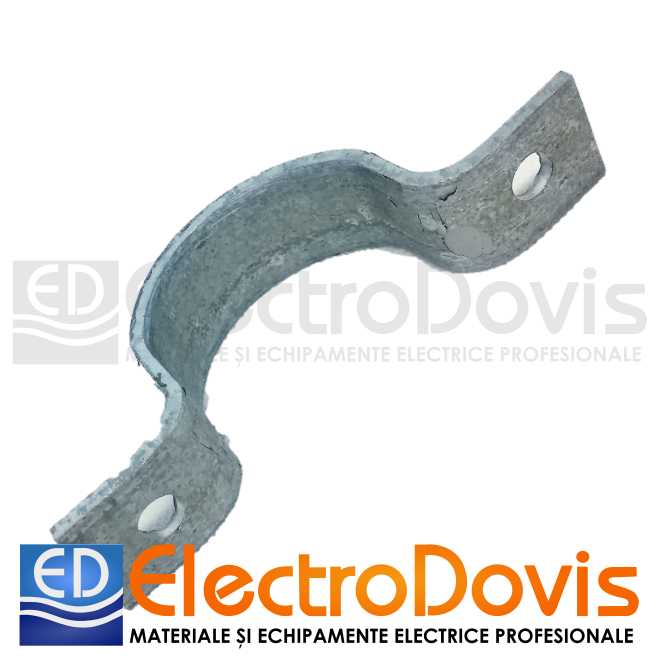

Semicolier de fixare pt suport bransament - SFSB 1 1/2

Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +40*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani

Specificatii:

Material: fibra de sticla
Specificatia ENEL: DS 4237/1
Matricola ENEL: 276074
Diametru: 26mm
Lungime: 3m

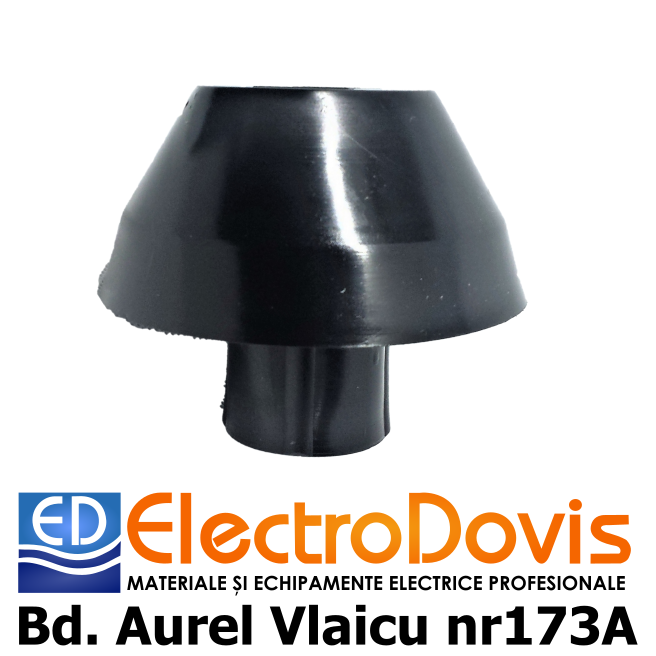

CAP ŞTENDER tip CS 2"

Conditii de utilizare:
- Temperatura mediului ambiant: -30*C .. +40*C
- Temperatura de montaj: ≥5*C
- Umiditatea relativa max. a aerului: 100%
- Durata de utilizare: 20 ani
Caracteristici tehnice:
- Diametru interior: 52mm
- Greutate (kg): 0.070
