Actionari si Automatizari

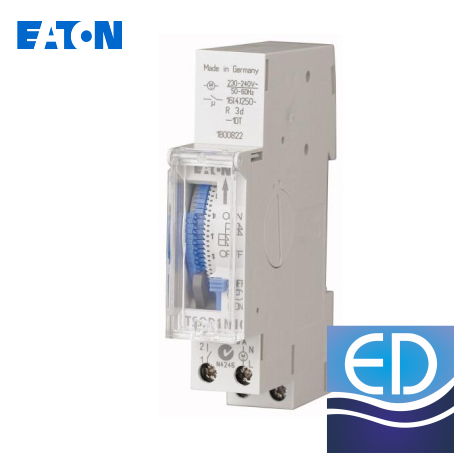

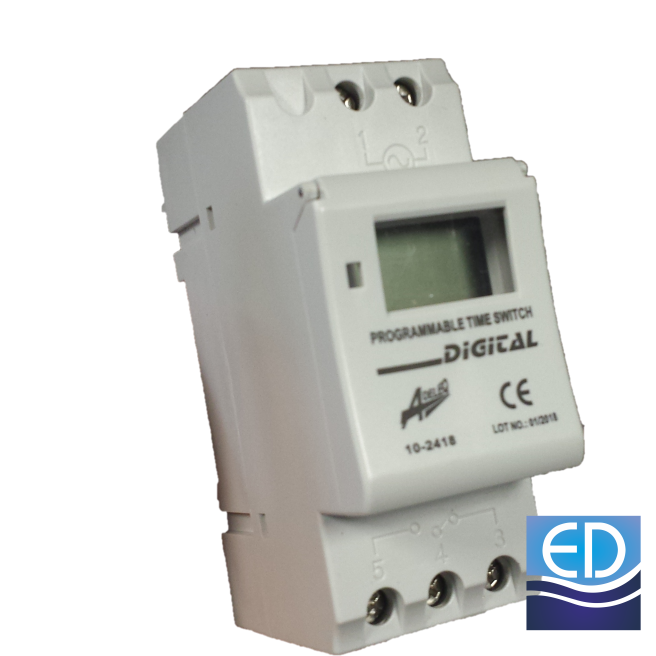

Funcții si Caracteristici:
Cu orar zilnic
Cu orar saptamanal
Cu program ?Astro?
Cu programare electronica
1 sau 2 contacte
Montare pe sină 35 mm (EN 60715)

Omologări (conform tipului)

APPLICATII
Comanda soneriilor ce anunta pauza
Gradina/parc: iluminatul nocturn

Fixare pe sina DIN
Programator cu functii zilnice si saptamanale
Reperate program cu 16 setari ON/OFF
Baterie cu litiu pentru momentele penelor de curent
Corectare erori de timp +/- 30 sec, saptamanal

Date tehnice:

Tensiune almentare AC 220v 50/60HZ
Limite minime si maxime : AC 180v-250v
Operatii ON/OFF: 16 ON 16 OFF, impulsuri de 18 ori
Consum: 7.5VA (max)
Afisaj: LCD
Durata de viata : Mecanica: 10000000
: Electrica: 100000
Interval minim de setare : 1 minut
Greutate: 150g
Autonomie baterie : 3 ani
Temeratura ambientala: -10 - +40 grade C
Umiditate ambientala: 35-85% RH


Instructiuni:

1. Inainte de a folosi apasati butonul RESET
2. Pentru prima data dispuzitivul este in modulul de 24h. Daca doriti sa schimbati pe modul 12h va rugam apasati butonul ceas ( desenat) pentru 5 secunde. Confirmarea modificarii va aparea pe afisajul LCD. Daca doriti sa reveniti la modulul de 24h apasati butonul ceas (desenat) pentru 5 secunde. Confirmarea modificarii va aparea pe afisajul LCD.
3. Programare : Setari ON&OFF ( timp setare 30 secunde)

PASI:
1. Apasa Butonul P- Setare timp 1 ON
2. Apasa H+/M+ - Setare ora si minut
3. Apasa D+- Setare zilele saptamanii. La fel in fiecare zi LU-VI, LU-SA, SA-DU, JO-SA, LU MI VI, MA JO SA, diferit in fiecare zi
4. Apasa P - Setare timp OFF
5. Apasa H+/M+-Setare ora si minut oprire
6. Apasa D+- Daca doriti setarea pentru fiecare zi, nu apasati acest buton
7.Repetati pasii 2-6- Setati timp 2-10 ON/OFF
8.Apasati butonul ceas ( desenat): Sfarsit

Pentru alte setari va rugam sa consultati manualul.

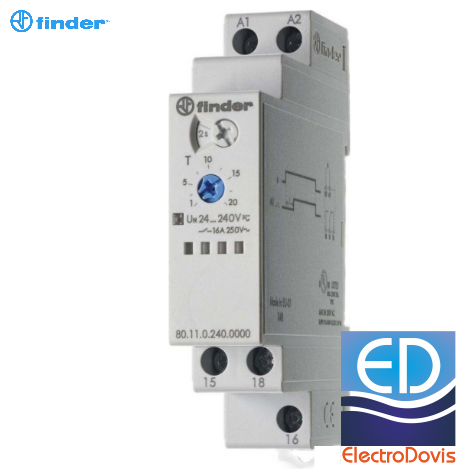

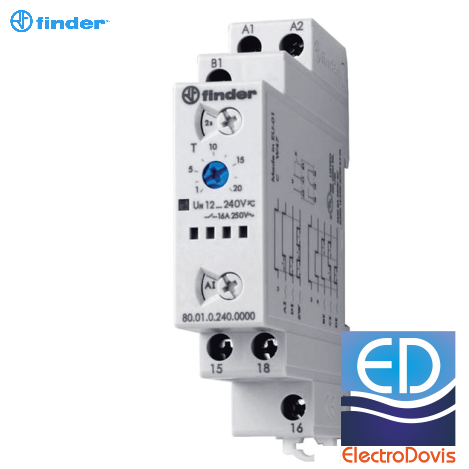

Tensiune alimentare: 12...240V AC/DC
Bobina Umin:10.8V AC/DC
Bobina Umax:265V AC/DC
Contact: 1 pol, 2 contacte NO/NC SPDT
Contact: max 16A 250V AC rezistiv
Intervale temporizare: 0.1...2s; 1...20s;0.1..2min;1...20min;0.1...2h; 1...24h
Functii:Intarziere la aclansare; Interval; Intermitenta simetrica - inceput ON;Intarziere la declansare cu semnal de comanda;Intarziere la declansare cat si la aclansare cu semnal de comanda;Interval instantaneu cu aparitia semnalului de comanda

se foloseste impreuna cu
Corp limitator LS11
http://magazin.dovis.ro/corp-limitator-ls11-p002910

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

Optional

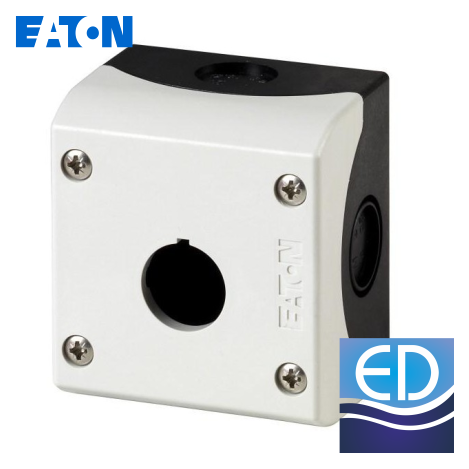

CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

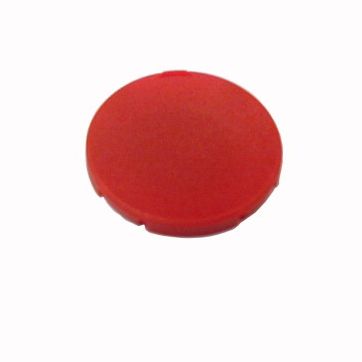

PLACUTA ROSIE M22-XD-R
( http://magazin.dovis.ro/placuta-rosie-m22-xd-r-p000714 )

PLACUTA VERDE M22-XD-G ptr.buton
( http://magazin.dovis.ro/placuta-verde-m22-xd-g-ptrbuton-p000742 )

PLACUTA GALBENA M22-XD-Y
( http://magazin.dovis.ro/placuta-galbena-m22-xd-y-p020148 )


Optional
CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

Optional:
CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

PLACUTA ROSIE M22-XD-R
( http://magazin.dovis.ro/placuta-rosie-m22-xd-r-p000714 )

PLACUTA VERDE M22-XD-G ptr.buton
( http://magazin.dovis.ro/placuta-verde-m22-xd-g-ptrbuton-p000742 )

PLACUTA GALBENA M22-XD-Y
( http://magazin.dovis.ro/placuta-galbena-m22-xd-y-p020148 )


Optional
CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

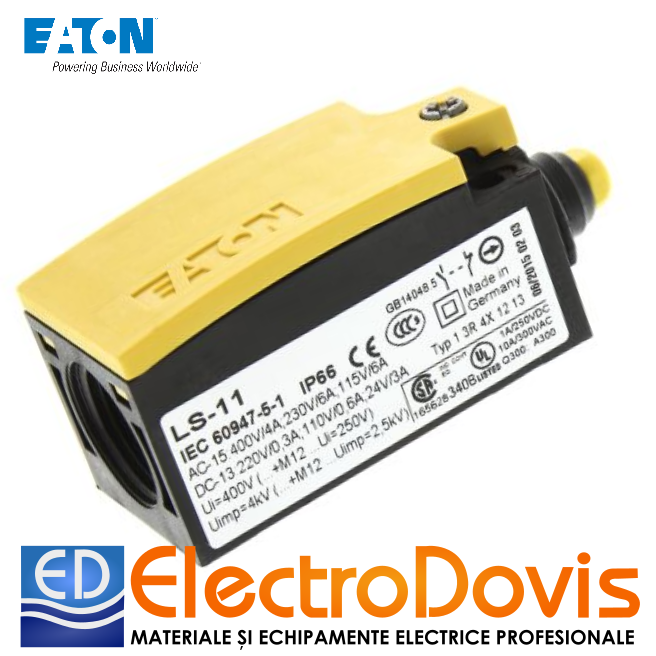

Functie de baza
Intrerupatoare de
pozitie Comutatoare de pozitie de siguranta
Referința grupului de referinta
LS (M) - ...
Gama de produse
Rotiță
Grad de protecție
IP66, IP67
Caracteristici
Unitate completă
Temperatura ambientala
-25 - +70 ? C
Proiecta
EN 50047 Formularul E
Descriere
Lung
Contacte
N / O = ?n mod normal deschis
1 N / O
N / C = ?n mod normal ?nchis
1 NC
notițe
= funcție de siguranță, prin deschiderea pozitivă la IEC / EN 60947-5-1
Secvență de contact
Trecerea contactului ■ = Contactul ?nchis □ = Contactul deschis
Poziție deschisă (ZW)
da
Culoare
Galben
Material izolat
Tipul conexiunii
C?rlig de prindere
Capul de operare poate fi rotit la intervale de 90 ? pentru a se adapta la direcția specificată de apropiere.


Standarde
IEC / EN 60947
Controlul climatic
Căldura umedă, constantă, conform IEC 60068-2-78; căldura umedă, ciclică, la IEC 60068-2-30
Temperatura ambientala
-25 - +70 ? C
Poziție de montare
După cum este necesar
Grad de protecție
IP66, IP67
Capacitățile terminalelor Solid
1 x (0,5 - 2,5) mm 2
Capacitățile terminalelor Flexibile cu ferul
1 x (0,5 - 1,5) mm 2
Contacte / capacitate de comutare
Tensiunea nominală a impulsului [U imp ]
4000 V AC
Tensiunea nominală de izolație [U i ]
400 V
Categoria de supratensiune / gradul de poluare
III / 3
Curentul nominal de funcționare [I e ] AC-15 24 V [I e ]
6 A
Curentul nominal de funcționare [I e ] AC-15 220 V 230 V 240 V [I e ]
6 A
Curent nominal de funcționare [I e ] AC-15 380 V 400 V 415 V [I e ]
4 A
Curent nominal de funcționare [I e ] DC-13 24 V [I e ]
3 A
Curentul nominal de funcționare [I e ] DC-13 110 V [I e ]
0,6 A
Curentul nominal de funcționare [I e ] DC-13 220 V [I e ]
0,3 A
Circuitul de fiabilitate la 24 V cc / 5 mA [H F ]
<10 -7 , <1 defecțiune ?n 107 operații Probabilitate de eroare
Fiabilitatea circuitului de comandă la 5 V cc / 1 mA [H F ]
<10 -6 , <1 defecțiune la 5 x 10 6 operații Probabilitate de eroare
Frecvența de alimentare
max. 400 Hz
Scurtcircuit la IEC / EN 60947-5-1 max. siguranță
6 A gG / gL
Repetarea acurateței
0,15 mm
Rata curentului de scurtcircuit nominal
1 kA
Variabile mecanice
Durata de viata, mecanica [Operatii]
8 x 10 6
Rezistență mecanică la șoc (șoc semi-sinusoidal, 20 ms) Contact standard
25 g
Frecvența de operare [Operații / h]
<6000
Actionari
Forța mecanică de acționare la ?nceputul / sf?rșitul accidentului
1,0 / 8,0 N
Mecanic Cuplul de acționare al angrenajelor rotative
0,2 Nm
Mecanic Max. viteza de operare cu camă DIN
1 m / s
Note mecanice
pentru unghiul de acționare α = 30 ? / 45 ?

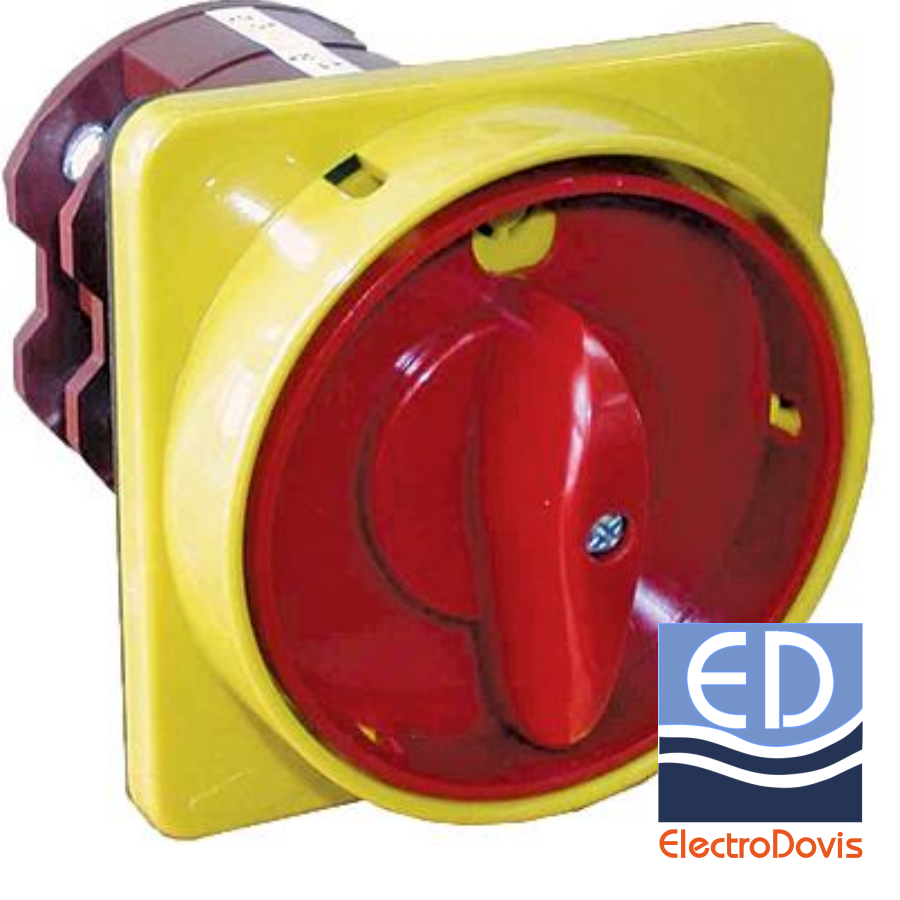

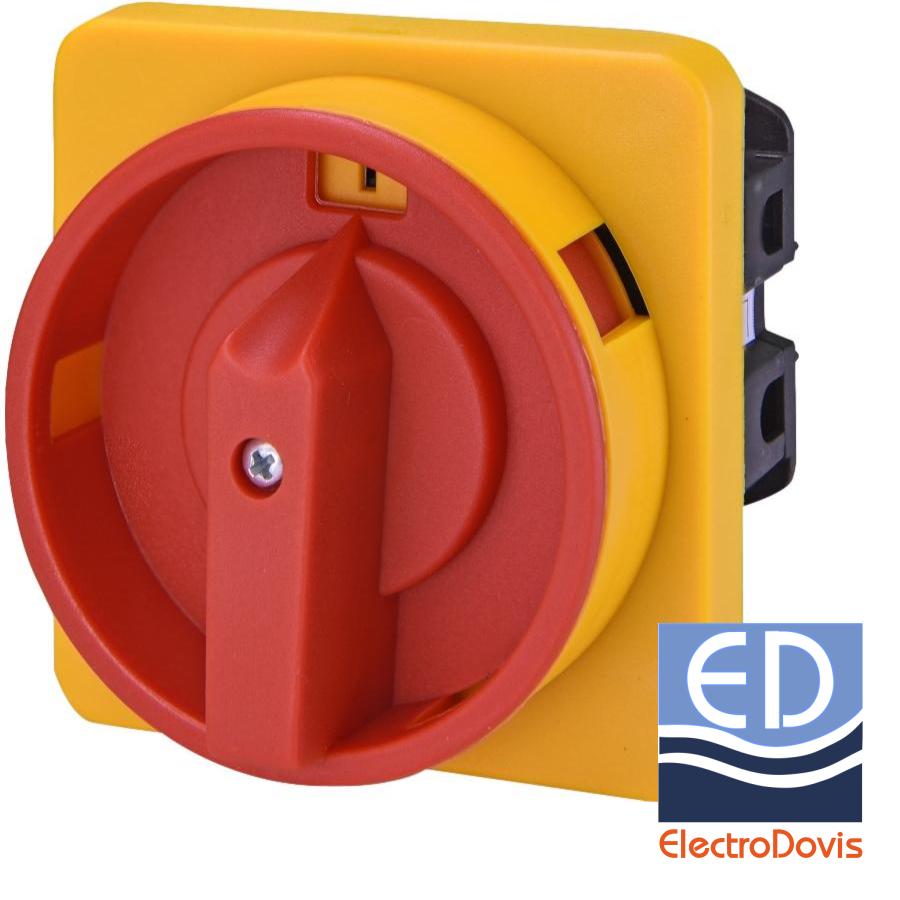

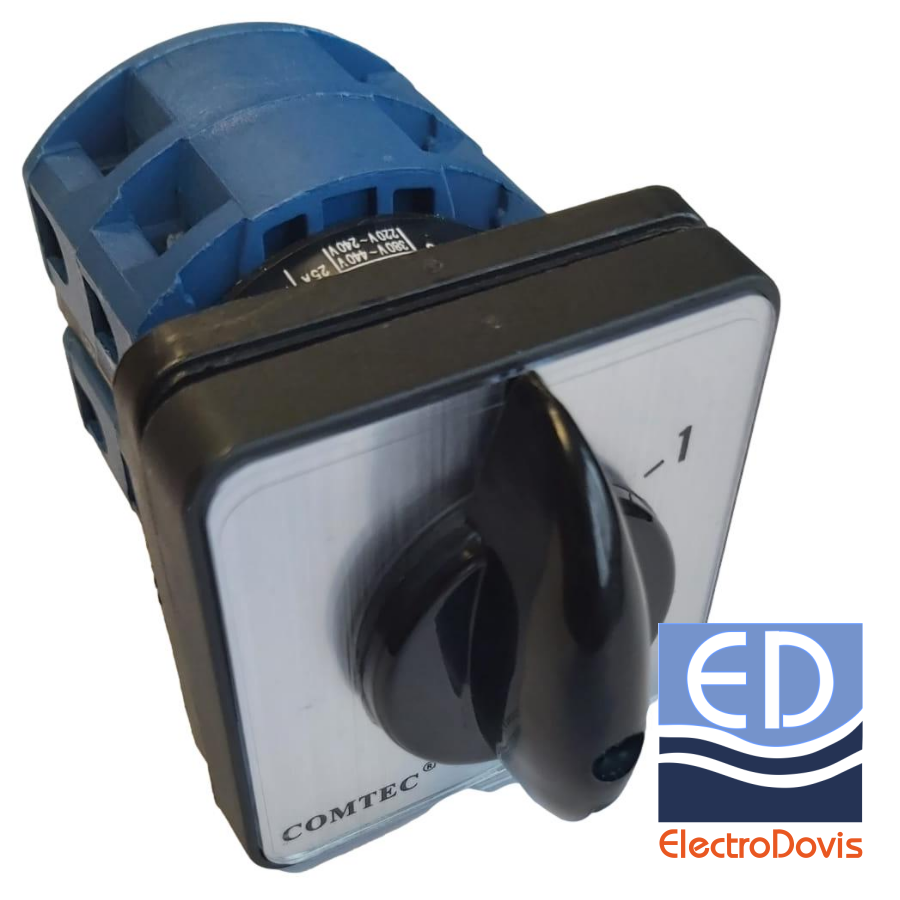

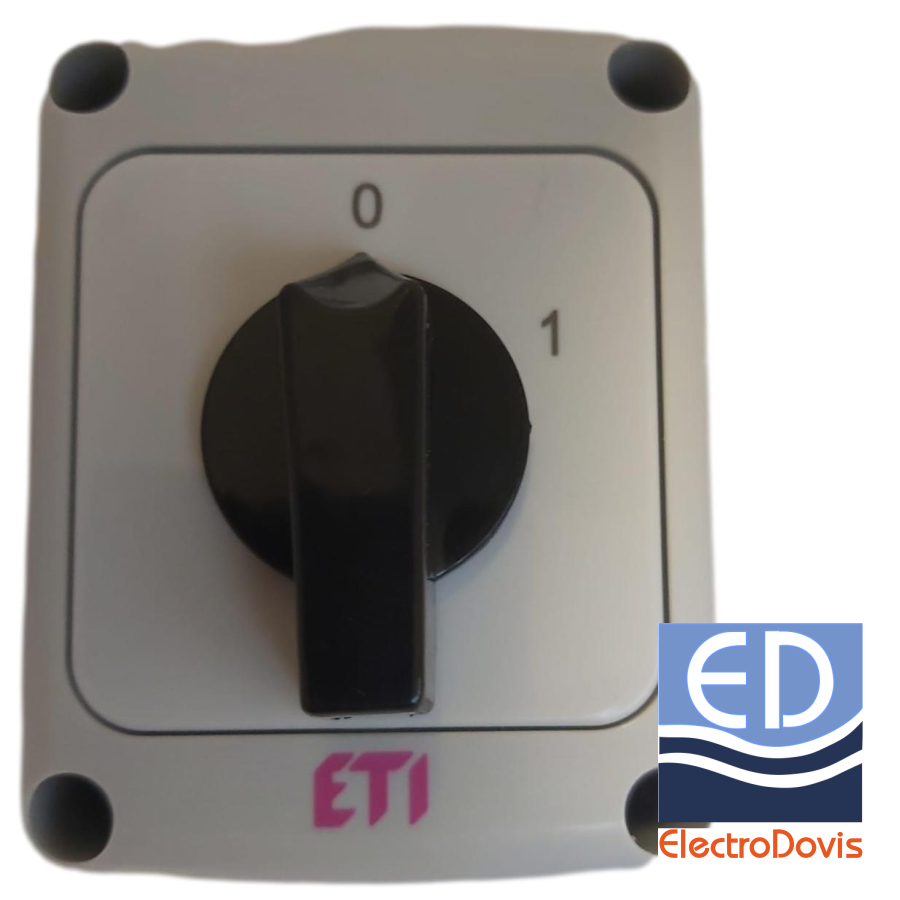

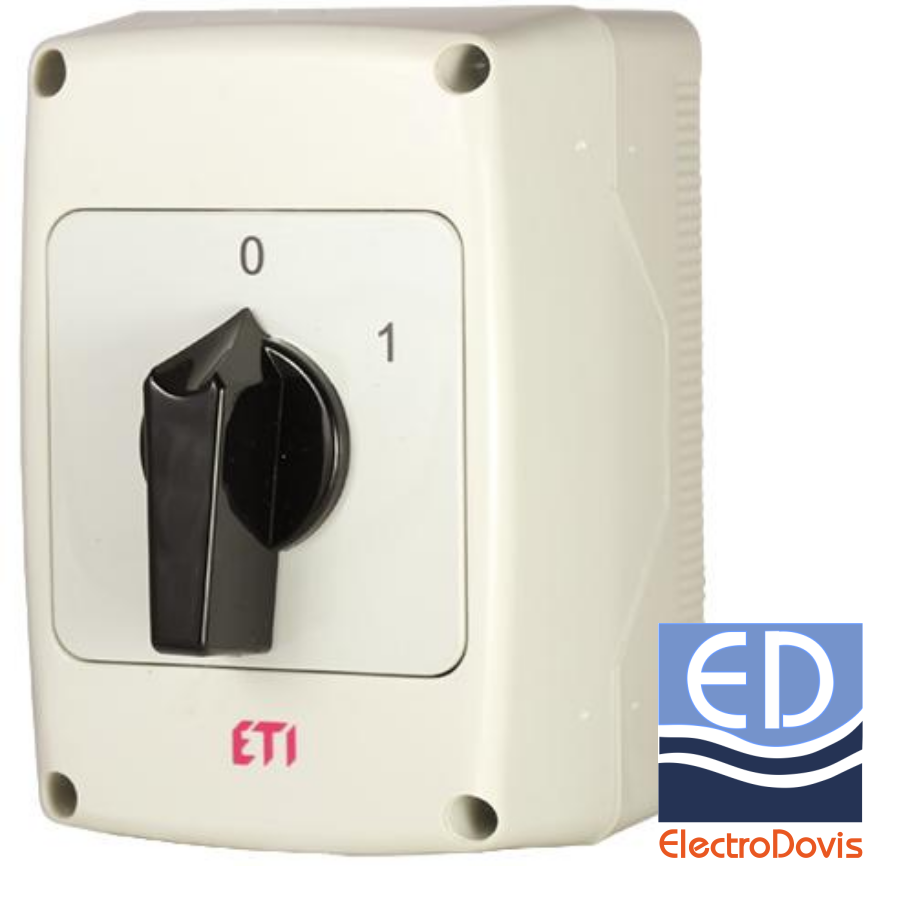

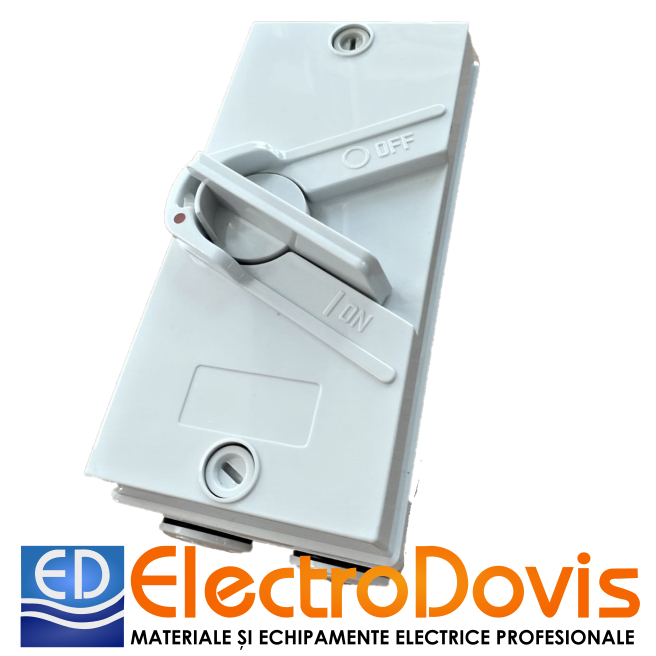

Intrerupator ON- OFF
-Grad de protectie IP 56
-3 poli
-Maxim 63A
-Tensiune maima 440V
-Cablu 16mm
-4 intrari( 2 sussi 2 jos)
-Dimensiuni:162x80mm
-Greutate:0.55kg
-Clema de conexiune

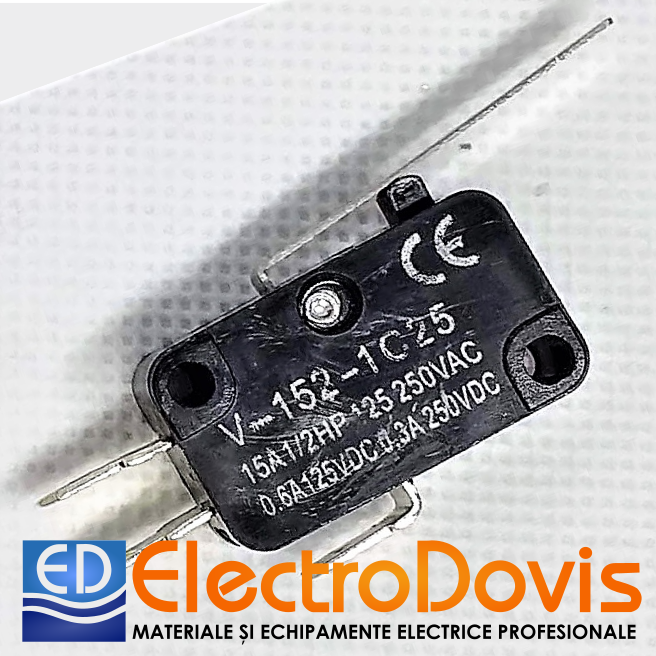

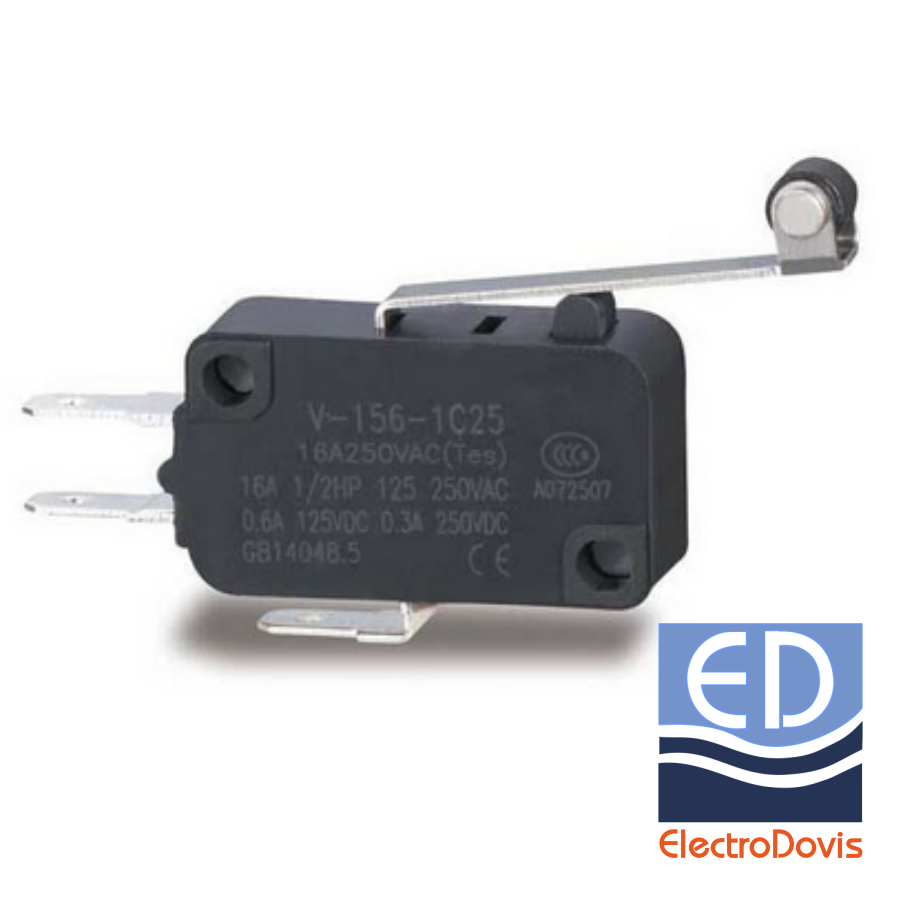

Limitator gama V
- Material: Plastic
- Viteza de actionare : 0.01m-1m/sec.
- Frecventa de actionare: - mecanic: 600act./min.
- electric: 60 act./min.
- Temperatura de lucru : -25 grade C ... +80 grade C
- Dimensiuni corp de baza: 28.5mm x 10.3mm x 10.3mm
- Grad de protectie: IP40

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

Optional
CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

Optional
CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

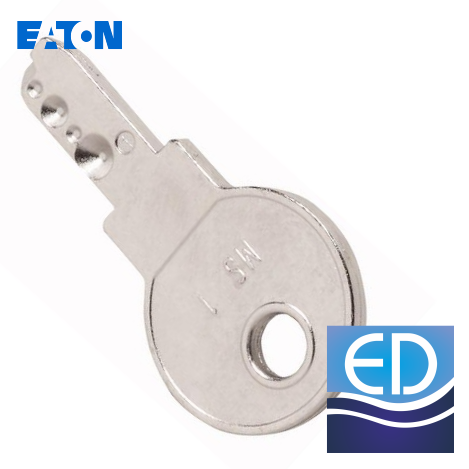

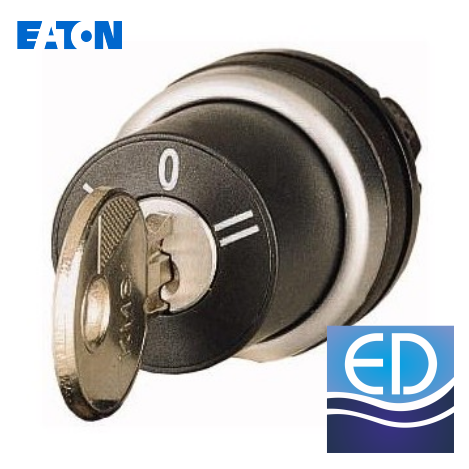

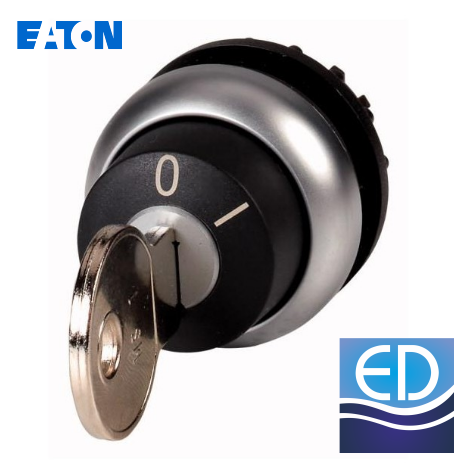

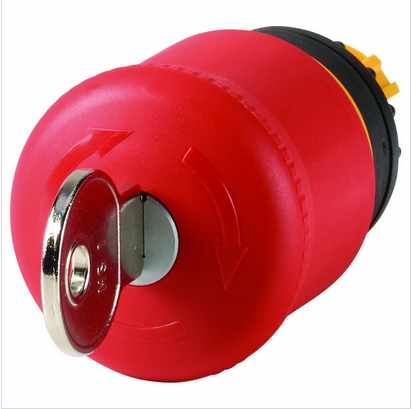

CHEIE M22-ES-MS1
( http://magazin.dovis.ro/cheie-m22-es-ms1-p009278 )

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

Optional
CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

Se foloseste impreuna cu :
DISPOZITIV PRINDERE M22-A
( http://magazin.dovis.ro/dispozitiv-prindere-m22-a-p000715 )

CONTACT M22-K01 NI pt.buton
( http://magazin.dovis.ro/contact-m22-k01-ni-ptbuton-p002172 )

CONTACT M22-K10 ND pt.buton
( http://magazin.dovis.ro/contact-m22-k10-nd-ptbuton-p002174 )

Optional
CUTIE M22 Eaton
( http://magazin.dovis.ro/cutie-m22-eaton-p000689 )
CUTIE M22 - I2- Eaton(dubla)
( http://magazin.dovis.ro/cutie-m22-i2-eatondubla-p001407 )
CUTIE M22 - I3- EATON (tripla)
( http://magazin.dovis.ro/cutie-m22-i3-eaton-tripla-p001416 )

CHEIE M22-ES-MS1
( http://magazin.dovis.ro/cheie-m22-es-ms1-p009278 )

Curent nominal: 40A
Tensiune bobina: 230V AC
Latime: 54mm
Numar contacte: 4normal deschise
Se recomanda sa lasati 1 modul (18mm) spatiu in tablou, in stanga si dreapta contactorului.

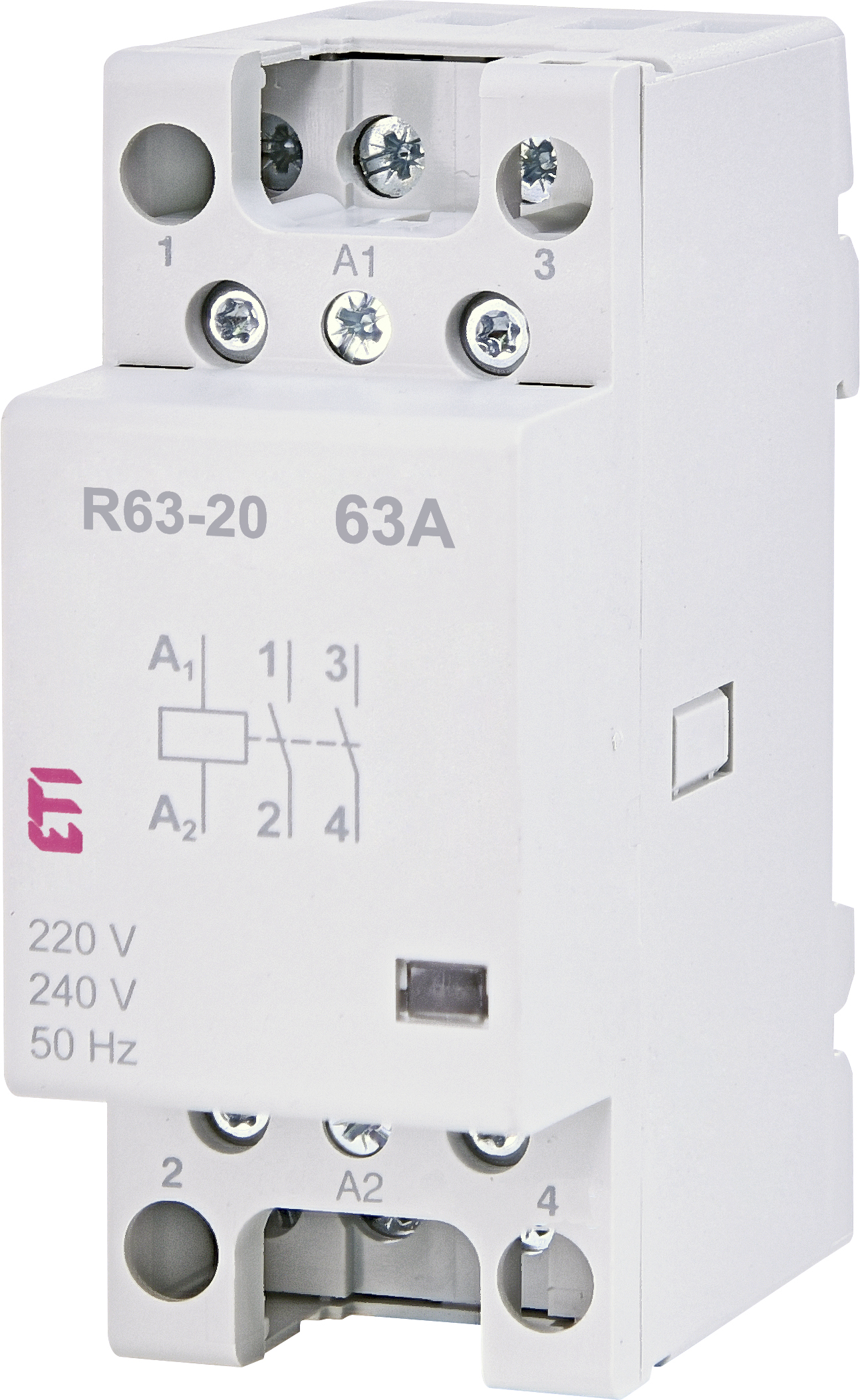

Cod ETI:002463482
Descriere: R63-20 230V
Greutate:0.24kg
Nivel:Contactoare modulare
Funcție:Contactor modular
Tip:AC
Mărime:2p, 2-modules
Număr de contacte NC:0
Număr contacte NO:2
Rated operational current: Ie AC-1/AC-7a (A)63
Rated operational voltage: (V AC)440V
Rated control circuit voltage: Uc (V AC): 230230V
Frecvență nominala: (Hz)50/60

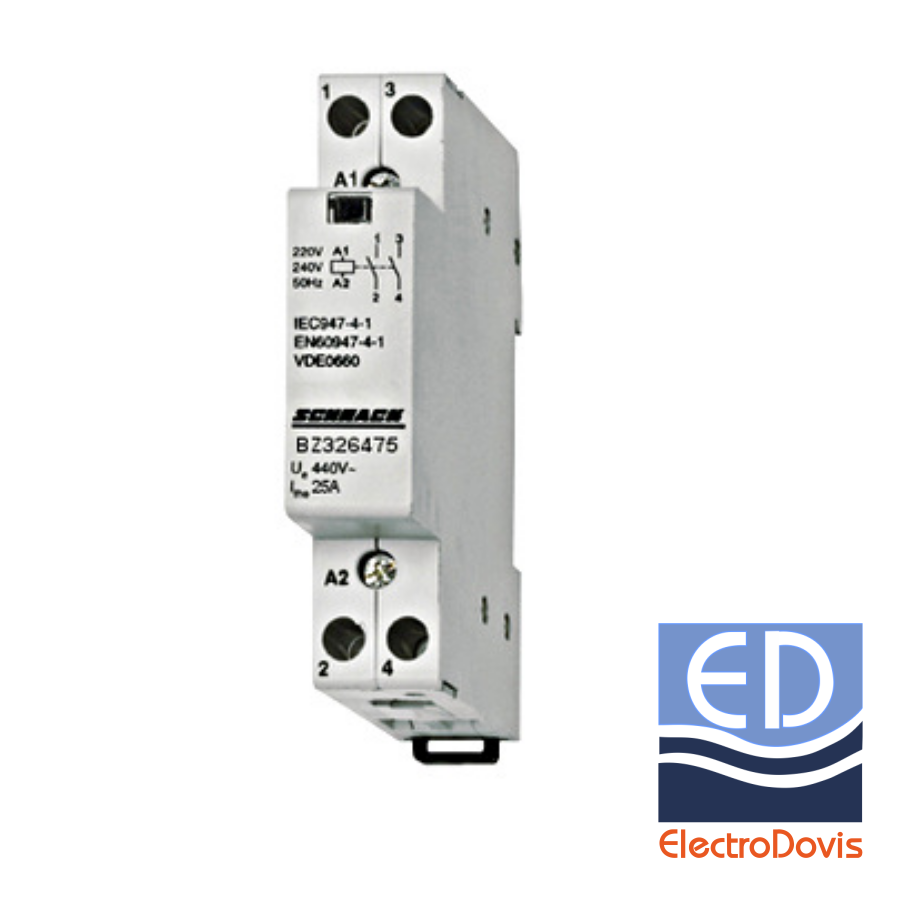

Specificatii:
Curent nominal AC-1/440V: 25A
Contacte de forta: 2ND
Putere comutata in AC - 3/230V: 1,30kW
Tensiune de alimentare AC: 440V
Tensiune bobina: 230V
Temperatura minima a mediului ambiant: -20*C
Temperatura maximă a mediului ambiant: 60*C

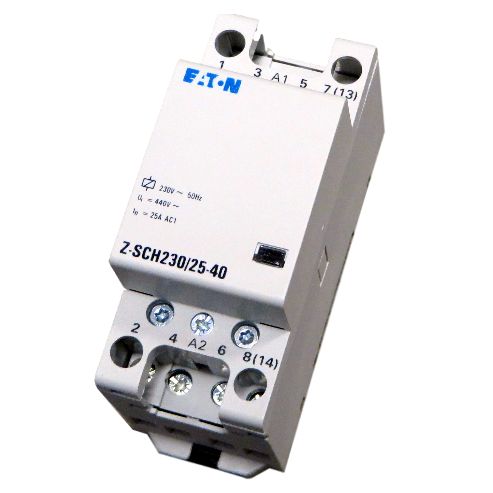

Specificatii:
Tip contactor: 4P
Curent de lucru max.: 25A
Montare: DIN, pe panou
Serie contactor: DILMP
Terminale: cleme cu surub
Temperatura de lucru: -25...40*C
Tensiune control: 230V AC

Specificatii:
Tip accesorii pentru contactoare: contacte auxiliare
Serie contactor: DILEM
Terminale: cleme cu surub
Montare: rontala
Configuratie pini: NC x2 + NO x2

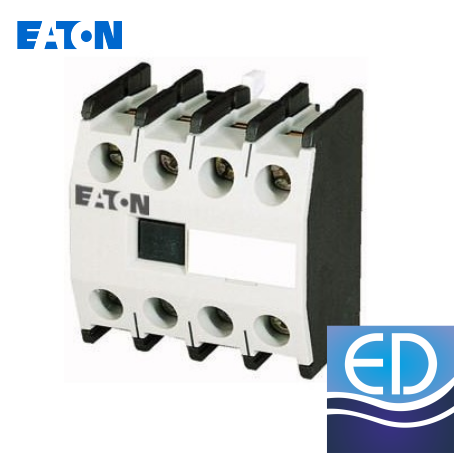

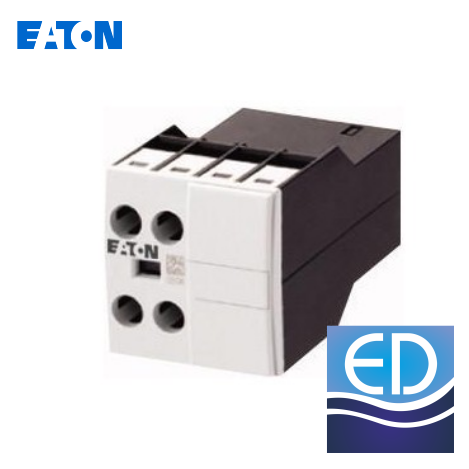

Modul de contact auxiliar, cu contacte opuse interconectate, Funcție: pentru aplicații standard, 4 poli, tehnică de conectare: terminale de șurub, curent nominal de funcționare AC-15 220 V 230 V 240 V: Ie = 6 A, 400 V 415 V: Ie = 4 A, Contacte N / O = ?n mod normal deschis: 2 N / O, Contacte N / C = ?n mod normal ?nchis: 2 NC, DILM65 ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ..., DILM ... , DILMF115 ..., DILMF150 ..., Tip: Contact auxiliar de montare frontală, Instrucțiuni: Contactele opuse interconectate ?n conformitate cu IEC / EN 60947-5-1 Apendice L, ?n interiorul modulului auxiliar de contact, Contactele auxiliare utilizate ca contacte oglinzii conform IEC / EN 60947 -4-1 Anexa F (nu este deschisă t?rziu)

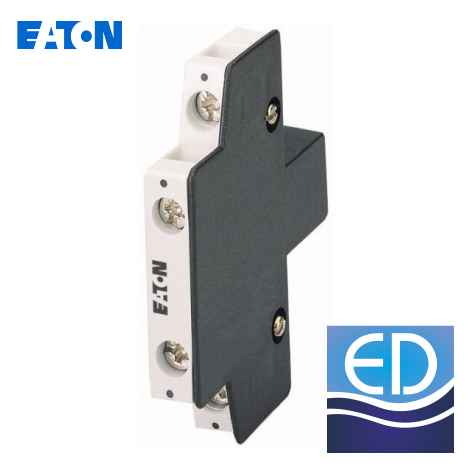

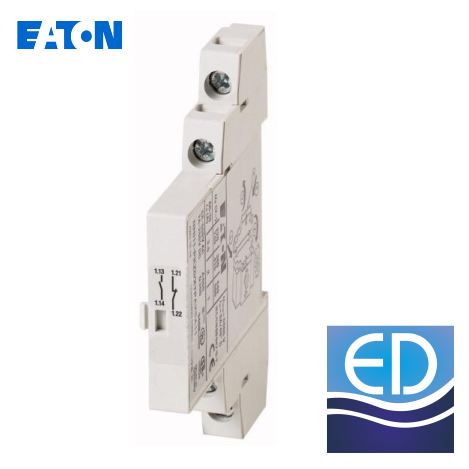

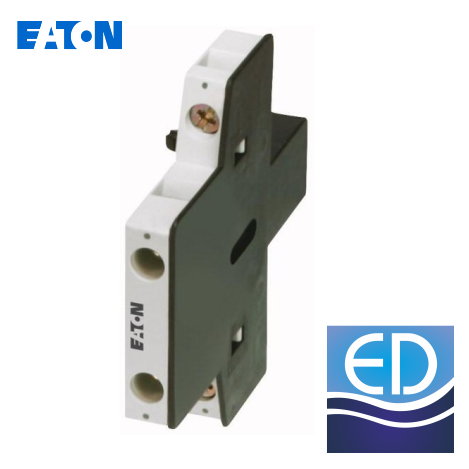

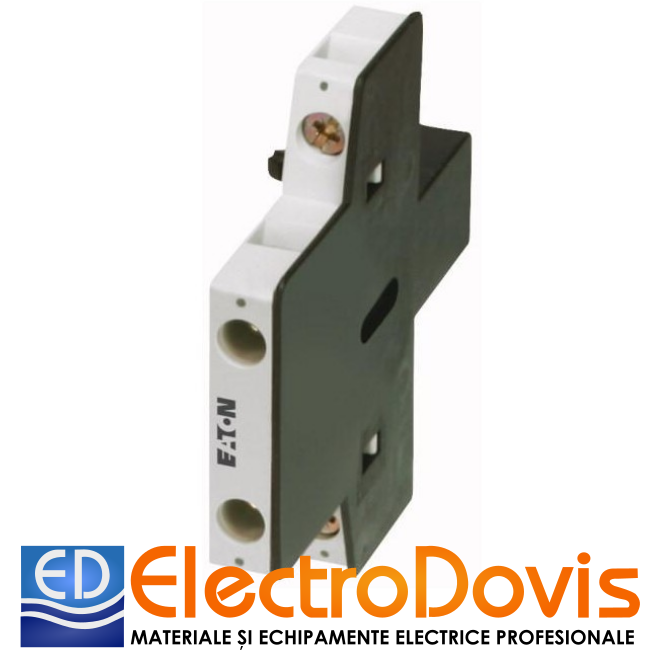

Specificatii:
Tip accesorii pentru contactoare: contacte auxiliare
Serie contactor: DILM40 - DILM225A, DILMF40 - DILMF95, DILMP63 - DILMP200
Terminale: cleme cu surub
Montare: din lateral
Configuratie pini: NC + NO

Specificatii:
Tip accesorii pentru contactoare: contacte auxiliare
Serie contactor: DILM40, DILM50, DILM65, DILM72, DILM80, DILM95, DILM115, DILM150, DILM170, DILM250
Terminale: cleme cu surub
Montare: din lateral
Configuratie pini: NC + NO

Specificatii:
Tip protectie: intrerupator de putere
Numar poli: 3
Montare: cu surub
Curent nominal: 160A
Serie: NZM
Clasa etanseitate: IP20
Temperatura de lucru: -25...70*C
Capacitate de intrerupere a scurtcircuitelor: 50kA
Interval setare declansator supratensiune: 125...160A
Declansator scurtcircuit: 960...1600A
Tensiune de lucru max.: 380V...400V

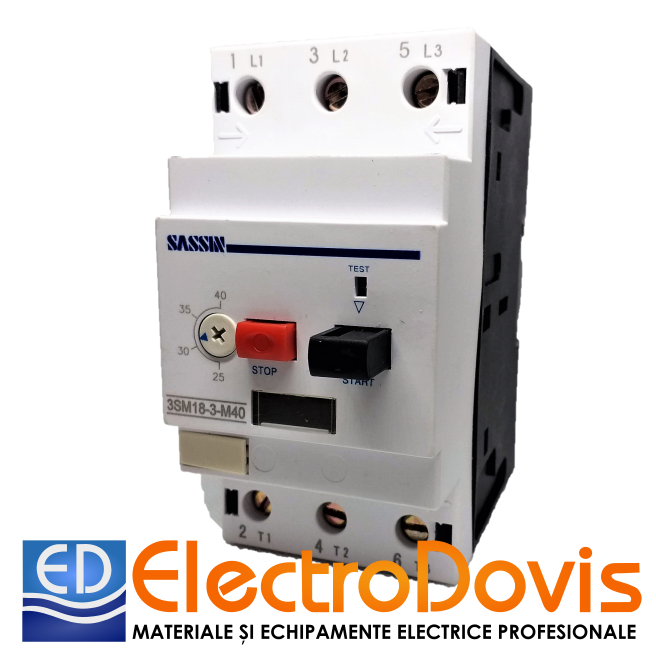

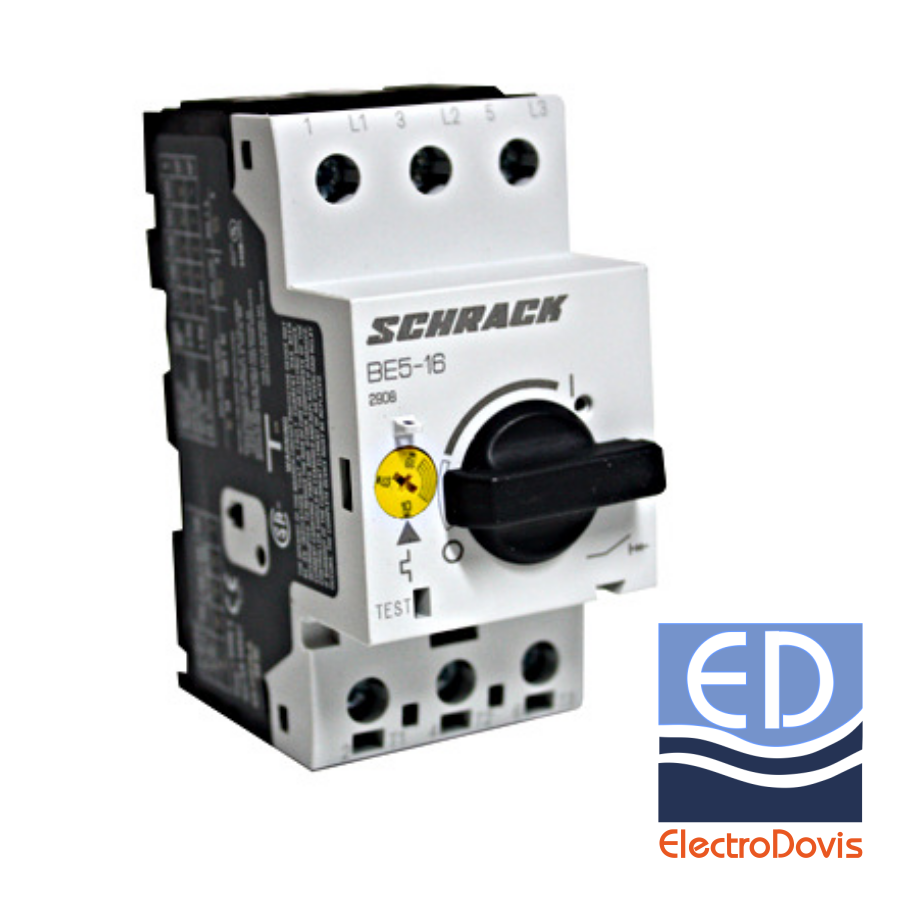

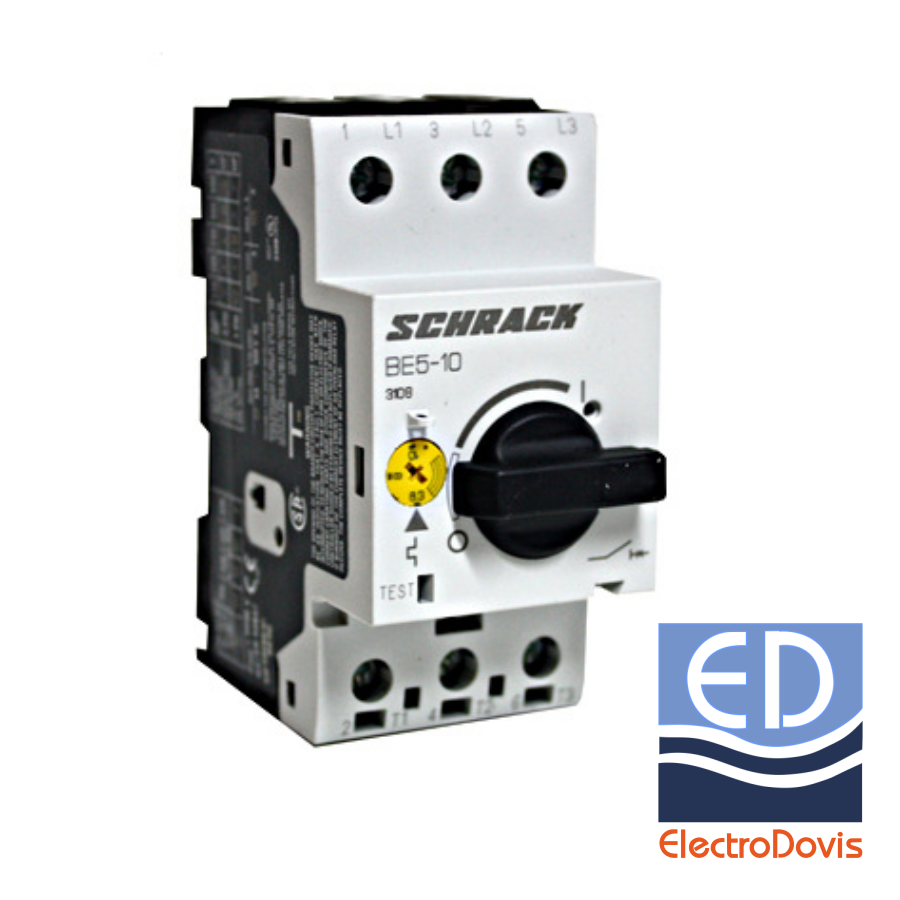

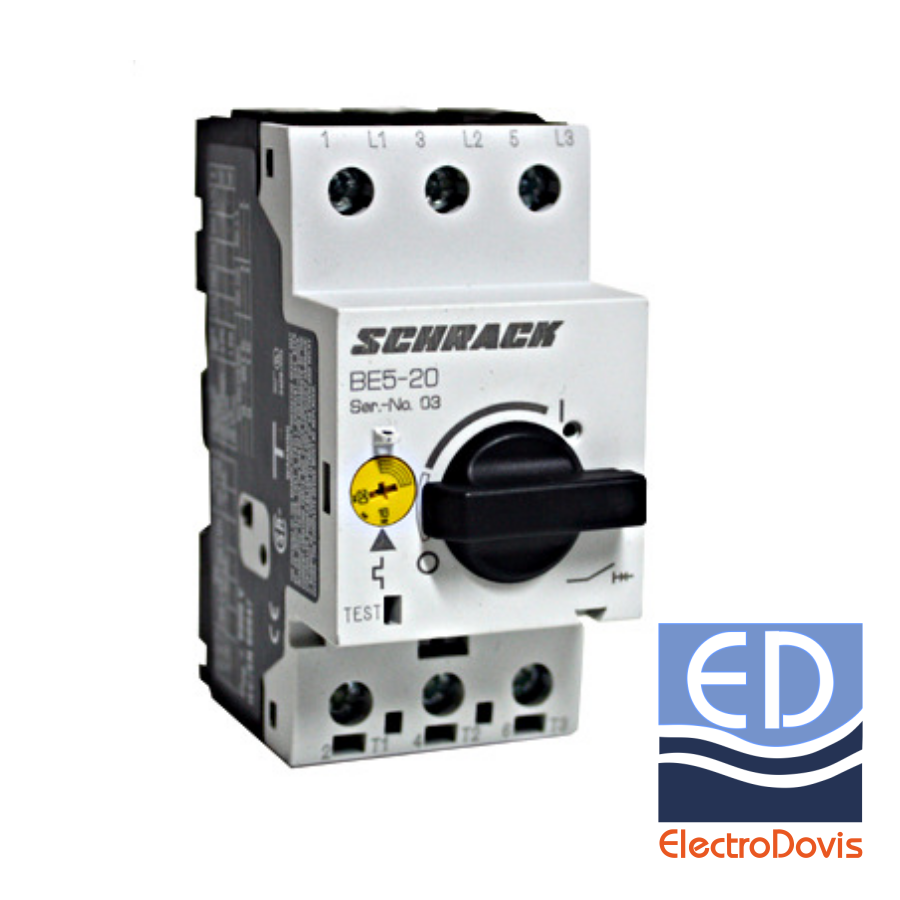

Specificatii:
Tip protectie: intrerupator pt. motor
Putere max. motor: 5.5kW
Montare: sina DIN
Conexiune electrica: terminale cu surub
Clasa etanseitate: IP20
Temperatura de lucru: -25...55*C
Numar poli: 3
Tensiune de lucru: 380V

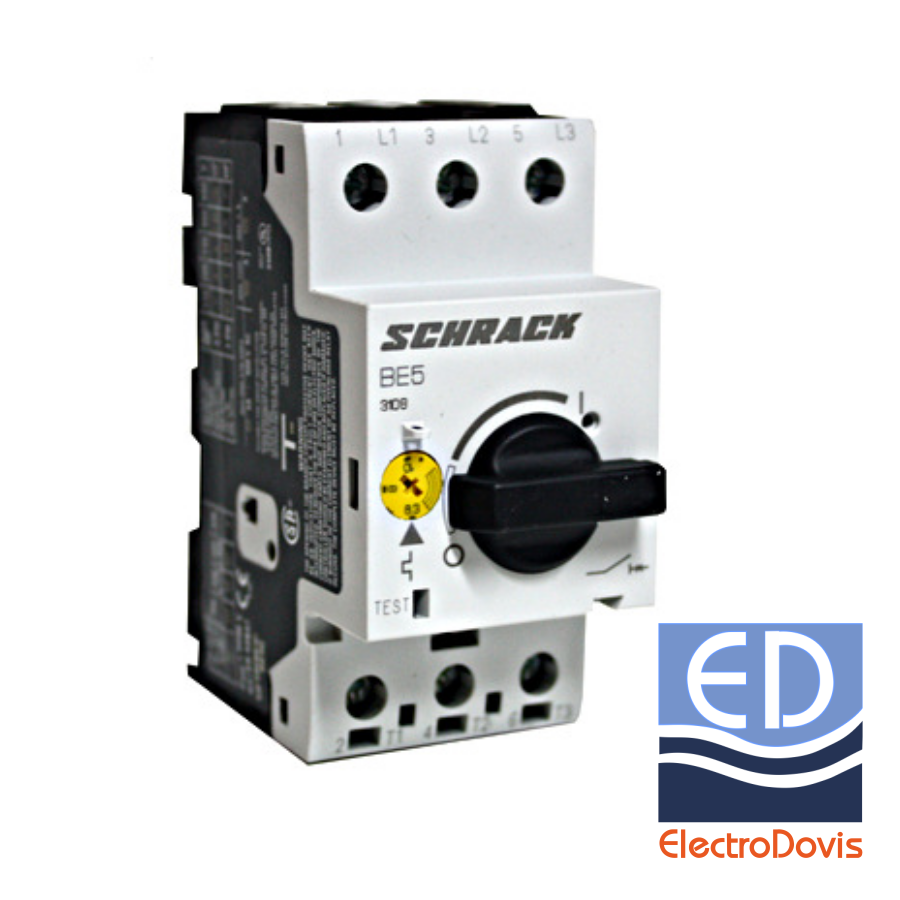

Specificatii:
Tip protectie: intrerupator pt. motor
Putere max. motor: 0.12kW
Montare: sina DIN
Interval setare declansator supratensiune: 0.63...1A
Conexiune electrica: terminale cu surub
Clasa etanseitate: IP20
Temperatura de lucru: -25...50*C
Numar poli: 2
Tensiune de lucru: 220...440V AC

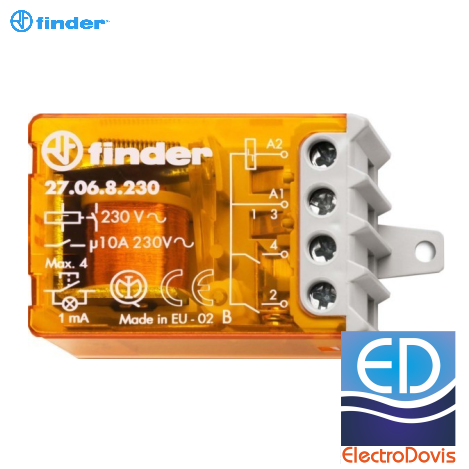

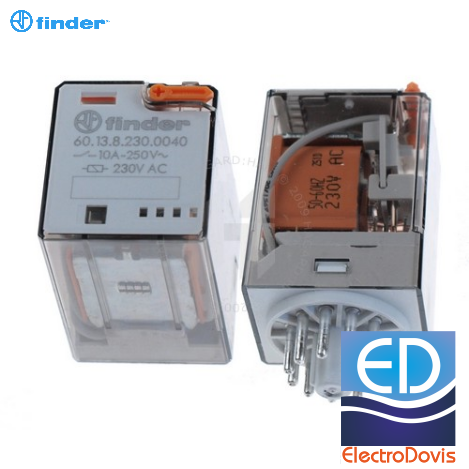

Relee de uz general
Bobine in sau Curent Continuu
Montare pe circuit imprimat (PCB) sau fisabile
Disponibile cu: buton de test blocabil, indicator mecanic si LED indicator.

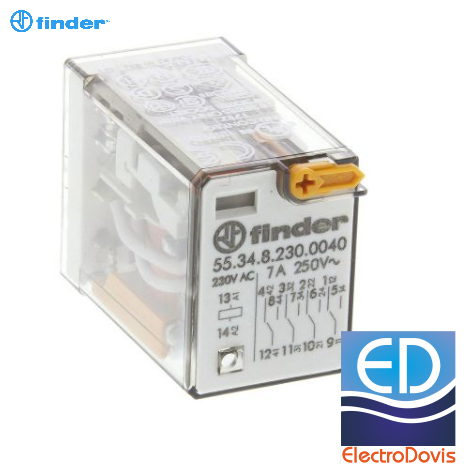

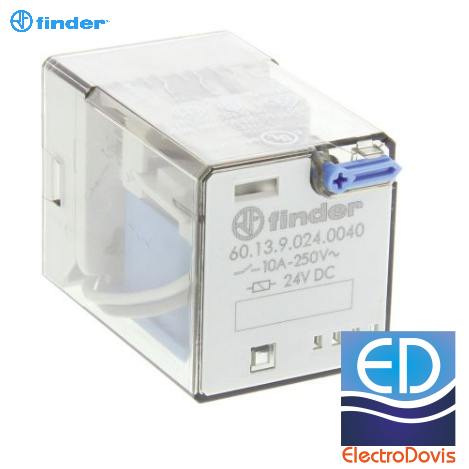

Relee de uz general
Bobine in Tensiune Continua sau Tensiune sau Alternativa
Montare pe circuit imprimat (PCB) sau fisabile
Disponibile cu: buton de test blocabil, indicator mecanic si LED indicator.

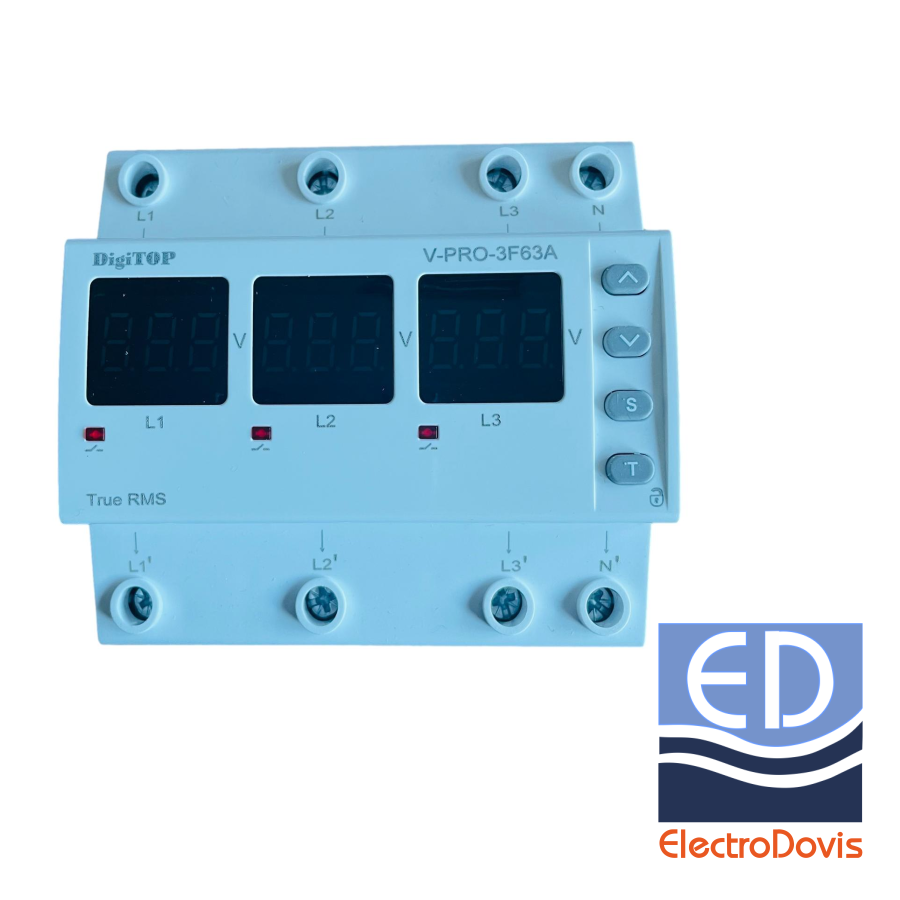

Destinat pentru protectia echipamentelor trifazice industriale si de uz casnic inpotriva cresterii sau scaderii tensiunii, disparitia alimentarii unei faze , faza de echilibru.
Dispozitivul este controlat de un microprocesor, care analizeaza tensiunea in retea si afiseaza actiunea reala pe afisajul digital. La iesirea dispozitivului se releul electromagnetic cu contactele de comutare.
Calibrarea dispozitivului se face cu ajutorul butoanelor. Valoarea setata se pastreaza in memoria dispozitivului.
Alimentarea vine de la fazele pe care le masoara.

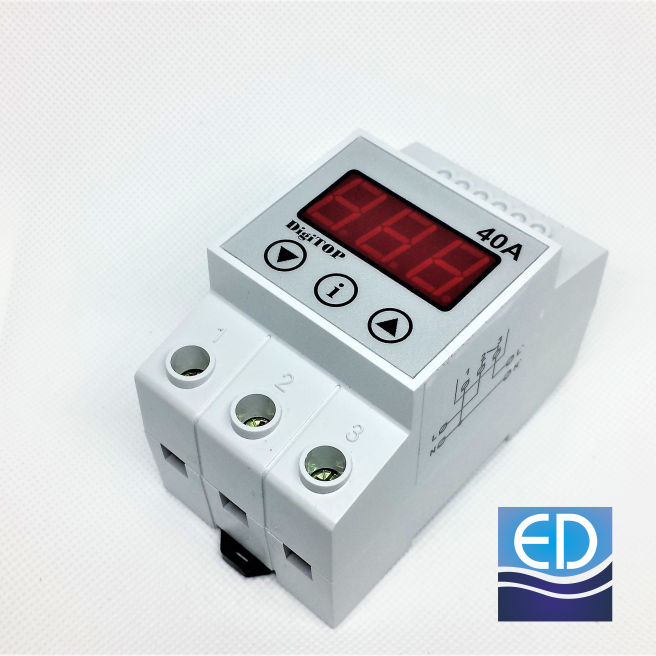

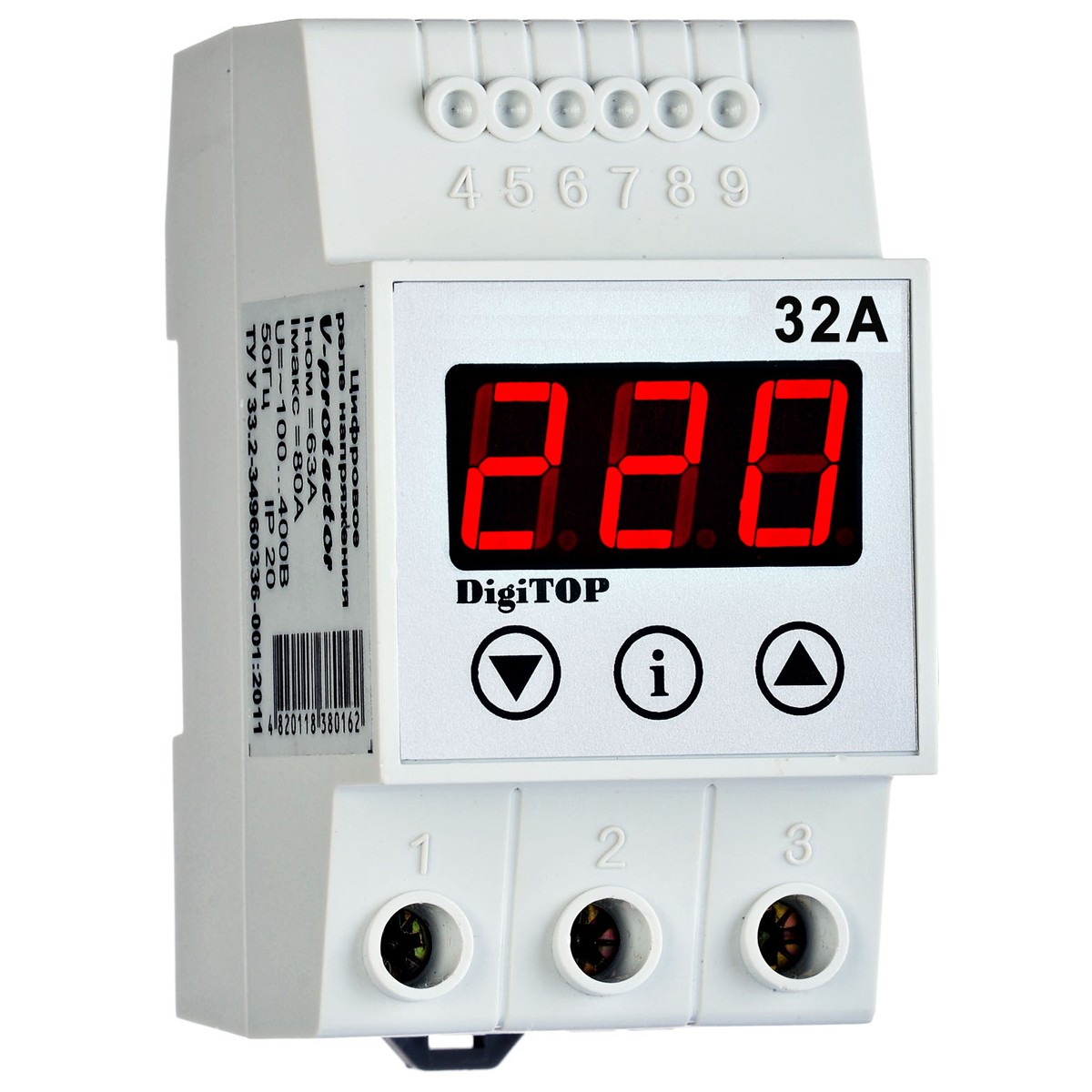

Deconecteaza automat tensiunea in cazul in care aceasta creste peste limitele admise reglate de utilizator.
Dispozitivul este controlat de un microprocesor care analizeaza in permanenta tensiunea in retea si afiseaza datele pe indicatorul digital.
Cuplarea sarcinii se face de catre un releu magnetic.
Limitele admise si timpul de intarziere se stabilesc de catre utilizator folosind butoanele. Valorile sunt stocate in memorie.

Curent nominal:63A
tensiunea masurata: 50 - 400 V
timpul de oprire la limita superiora: 0,02 sec.
timpul de oprire la limita inferioara: 1(120-170V) 0,02(<120V) sec., nu mai mult
timpul de oprire in cazul aparitiei asimetriei fazelor: 20 sec.
limita inferioara de oprire a tensiunii (programabila): 120-200 (170*) V
limita superioara de oprire a tensiunii (programabila): 210-270 (250*) V
timpul de intarziere al pornirii (programabil): 5-600 (15*) sec.
asimetria fazelor (programabila): 20-99 (50*) V
controlul ordinii de succesiune a fazelor: conectat/deconectat (deconectat*)

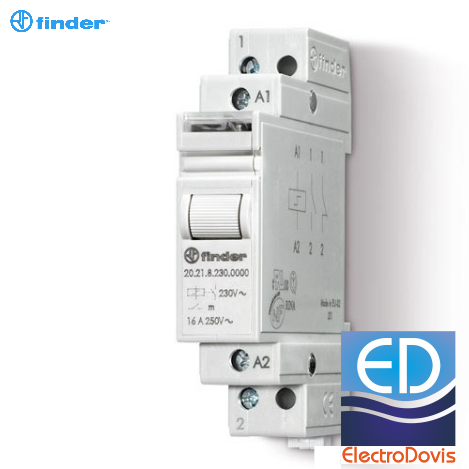

Numar contacte: 1
Curent nominal contact: 16A
Tensiune alimentare bobina: 230V AC
Compatibil cu: SOCLU BORNE 10A/250V 95.05SPA FINDER (pentru releu pt C.I.)

Cod ETI:002470015
Descriere:HRN-33
Greutate:0.065kg
Functie:Releu monitorizare si control nivel tensiune
Curent nominal (A):16
Număr contacte CO:1
Voltage type:AC
Supply voltage (V):48-276
Nota: se va folosi impreuna cu un contactor de forta

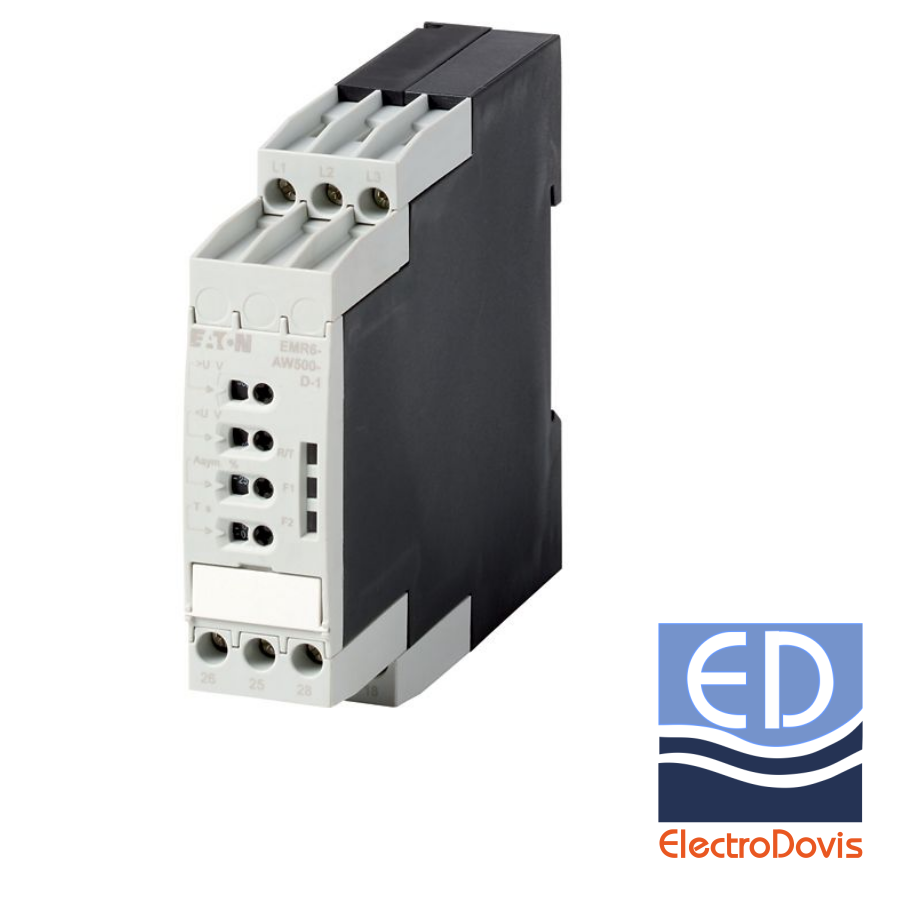

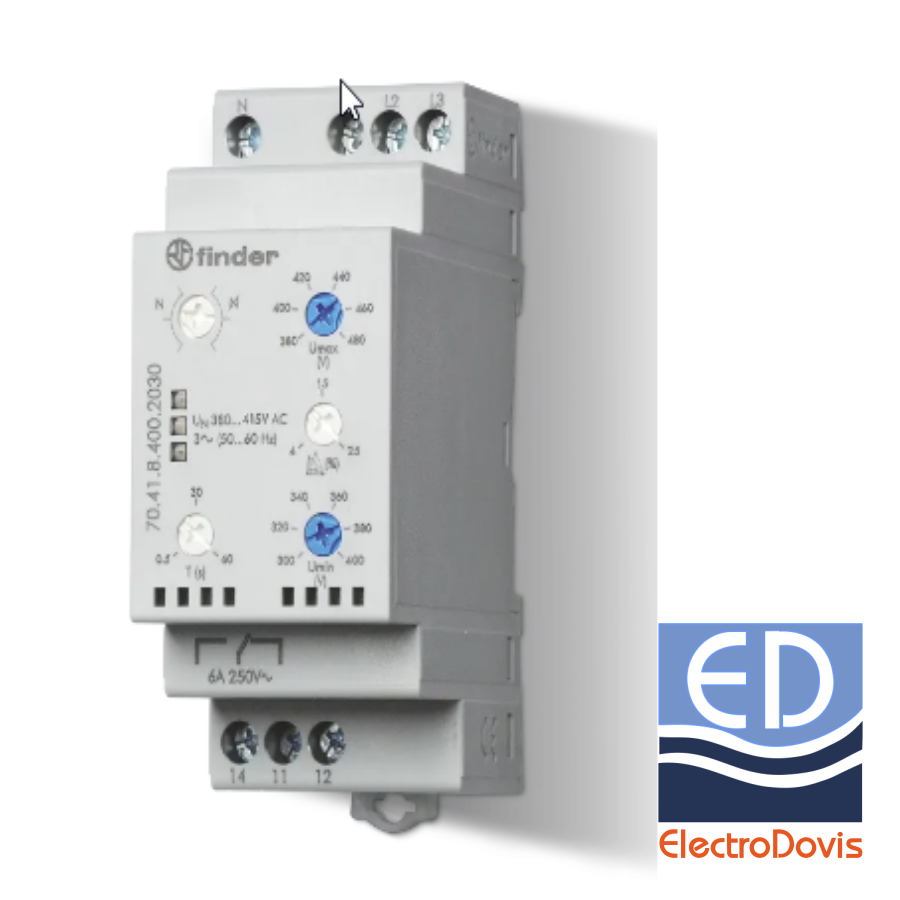

Specificatii:
Denumire clasa: Releu control
Functie: Releu monitorizare si control
Tensiunea de alimentare: 400/230 V
Tipul de control: Umax si Umin, succesiune faza, eroare faza
Numarul de contacte: 1
Tipul voltajului: AC
Curent nominal: 8A
Capacitatea maxima de rupere AC1: 2500
Tipuri de contacte: CO

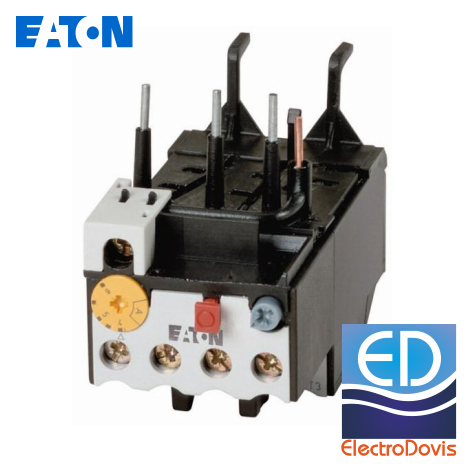

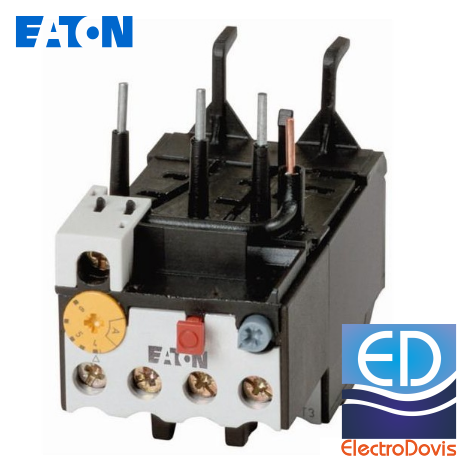

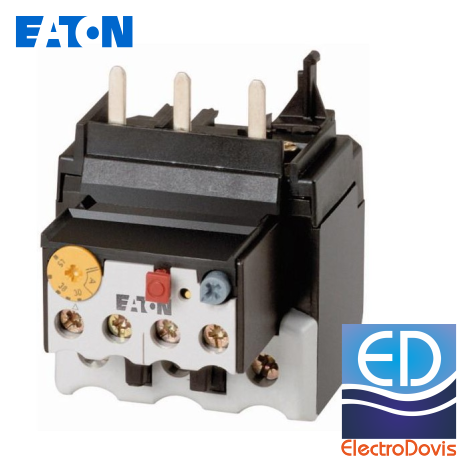

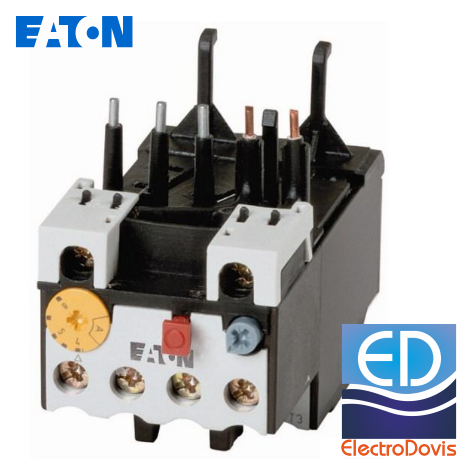

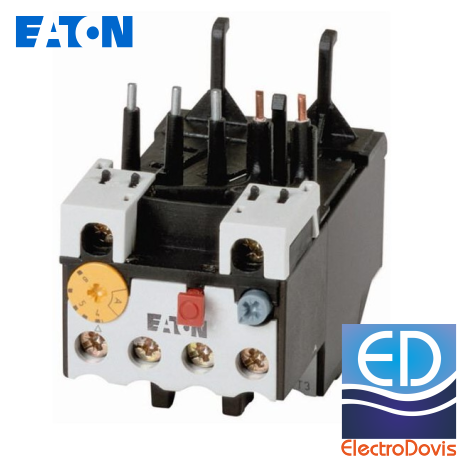

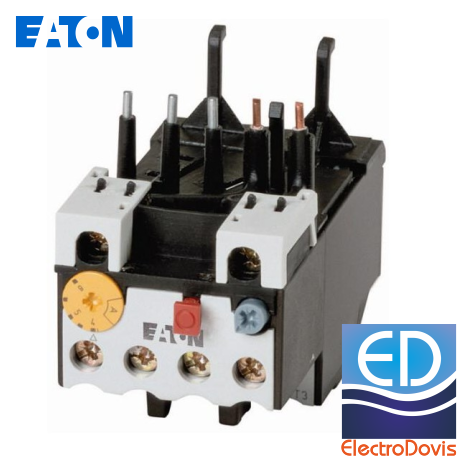

Reglaj: 1.6A ... 2.4A
Compatibil cu: DILM7 ; DILM9 ; DILM12 ; DILM15
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 2.4A ... 4A
Compatibil cu: DILM7 ; DILM9 ; DILM12 ; DILM15
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 4A ... 6A
Compatibil cu: DILM7 ; DILM9 ; DILM12 ; DILM15
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 6A ... 10A
Compatibil cu: DILM7 ; DILM9 ; DILM12 ; DILM15
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 6A ... 10A
Compatibil cu: DILM17 ; DILM25 ; DILM32 ; DILM38
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 9A ... 12A
Compatibil cu: DILM7 ; DILM9 ; DILM12 ; DILM15
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 10A ... 16A
Compatibil cu: DILM17 ; DILM25 ; DILM32 ; DILM38
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 16A ... 24A
Compatibil cu: DILM17 ; DILM25 ; DILM32 ; DILM38
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 24A ... 40A
Compatibil cu: DILM40 ; DILM50 ; DILM65 ; DILM72
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 40A ... 57A
Compatibil cu: DILM40 ; DILM50 ; DILM65 ; DILM72
Contacte auxiliare incluse: 1ND + 1 NI

Reglaj: 50A ... 65A
Compatibil cu: DILM40 ; DILM50 ; DILM65 ; DILM72
Contacte auxiliare incluse: 1ND + 1 NI

Functii si Caracteristici:
Dimmer (Variator)
Montare pe sina 35 mm (EN 60715), in doza sau pe panou
Tranzitie ?ușoara? ?n starea On și Off
Protectie termica la suprasarcina

Omologari (conform tipului)
APPLICATII
Camera de zi: variația luminozității
Coridoare: comanda luminii (hotel, spital, etc..)

Functii si Caracteristici:
Dimmer (Variator)
Montare pe sina 35 mm (EN 60715), in doza sau pe panou
Tranzitie ?ușoara? ?n starea On și Off
Protectie termica la suprasarcina

Omologari (conform tipului)
APPLICATII
Camera de zi: variația luminozității
Coridoare: comanda luminii (hotel, spital, etc..)

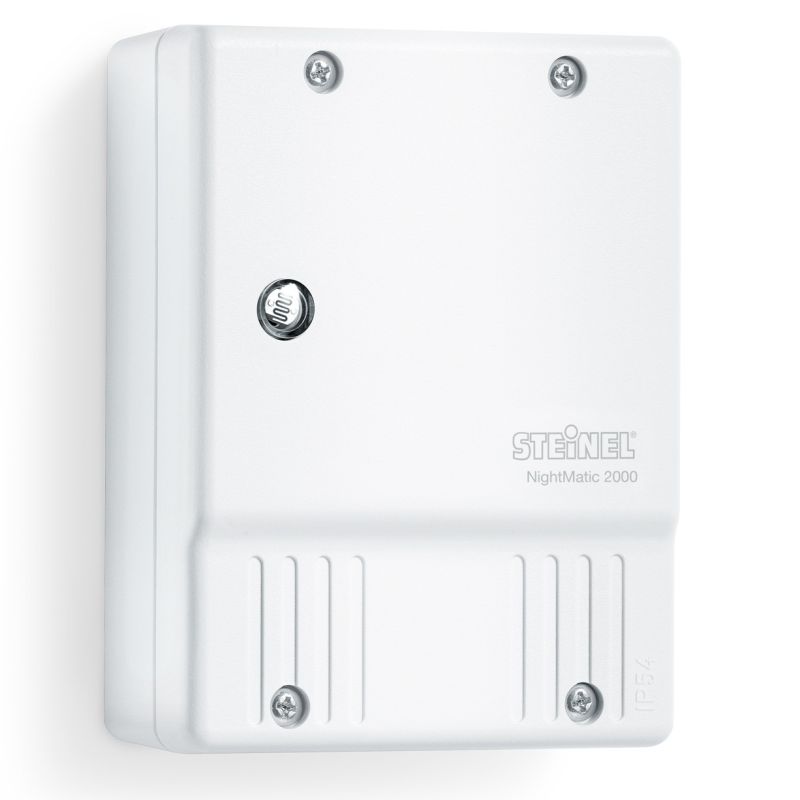

?ntrerupător automat cu senzor de lumină (senzor crepuscular), pentru exterior, NightMatic 2000 detectează luminozitatea ambiantă și aprinde automat lumina lămpilor conectate, la lăsarea serii, c?nd se atinge pragul de crepuscularitate setat, după care stinge lămpile din nou, ?n mod automat, ?n zorii zilei, fără a mai fi nevoie de comutare manuală. Se pot conecta orice lampi, aplice sau proiectare fara senzor, in limita a max. 1000 W.

Culoare Alb
Tip senzor Senzor luminozitate (crepuscular)
Producator Steinel
Denumire produs Intrerupator Steinel cu senzor de lumina NightMatic 2000 (alb)
Dimensiuni (?xLxA) 99 x 74 x 37 mm
Consum propriu < 0,8 W
Putere maxima suportata (W) max. 1000 W (sarcina rezistiva, de exemplu bec cu incandescenta) max. 500 W (necompensat, inductiv, cos = 0,5, de exemplu bec fluorescent)
Alimentare 230 - 240 V, 50 Hz
Mod economic pe timp de noapte -
Setare de crepuscularitate ca. 2 - 10 Lux
Clasa protectie IP 54
Grad protectie II
Tip montaj Pe perete

intrerupAtor automat cu senzor de lumina (senzor crepuscular), pentru exterior, NightMatic 2000 detectează luminozitatea ambianta și aprinde automat lumina lămpilor conectate, la lăsarea serii, c?nd se atinge pragul de crepuscularitate setat, după care stinge lămpile din nou, ?n mod automat, ?n zorii zilei, fără a mai fi nevoie de comutare manuală. Se pot conecta orice lampi, aplice sau proiectare fara senzor, in limita a max. 1000 W.

Culoare NEGRU
Tip senzor Senzor luminozitate (crepuscular)
Producator Steinel
Denumire produs Intrerupator Steinel cu senzor de lumina NightMatic 2000 (alb)
Dimensiuni (?xLxA) 99 x 74 x 37 mm
Consum propriu < 0,8 W
Putere maxima suportata (W) max. 1000 W (sarcina rezistiva, de exemplu bec cu incandescenta) max. 500 W (necompensat, inductiv, cos = 0,5, de exemplu bec fluorescent)
Alimentare 230 - 240 V, 50 Hz
Mod economic pe timp de noapte -
Setare de crepuscularitate ca. 2 - 10 Lux
Clasa protectie IP 54
Grad protectie II
Tip montaj Pe perete

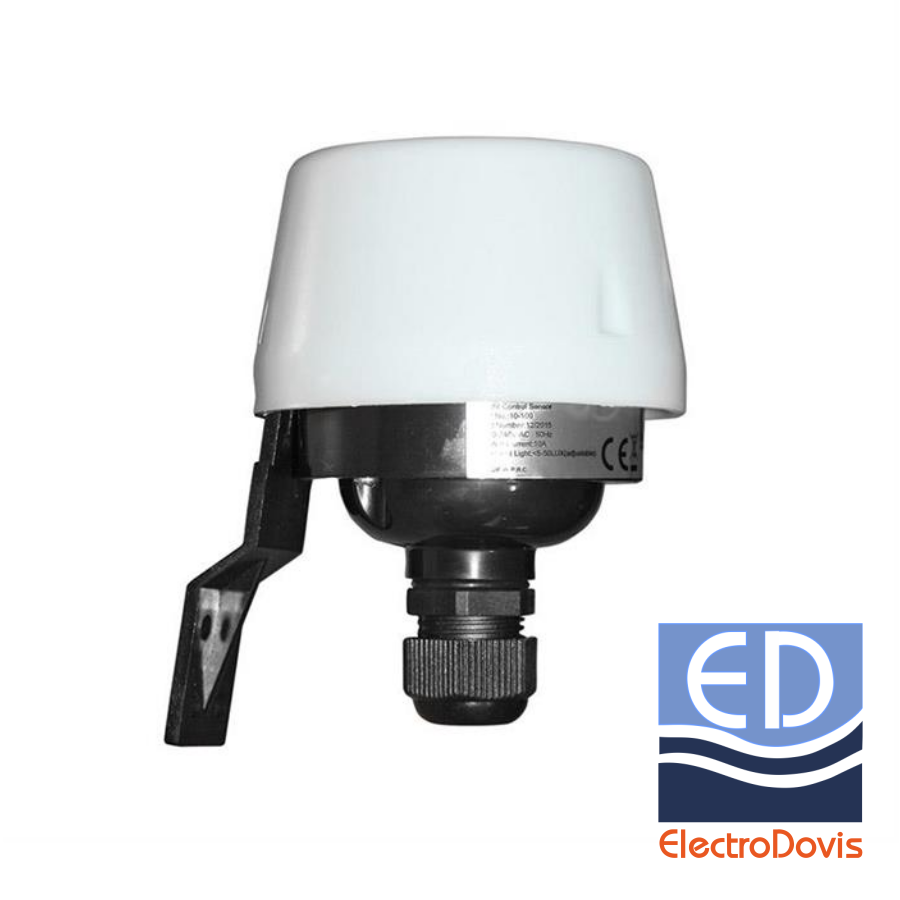

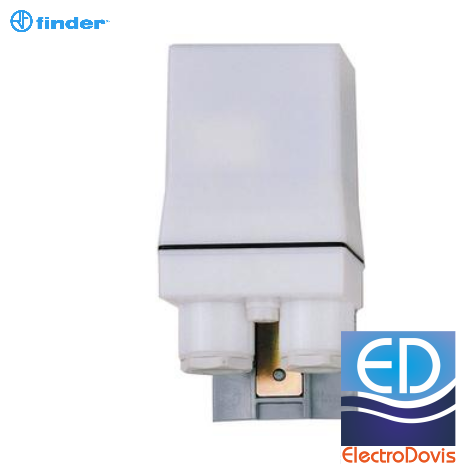

CARACTERISTICI

-montaj pe stalp sau perete;
-iesire contact 1 ND 16A (normal deschis);
-ajustare sensibilitate intre 1 si 80 lux;
-materialul de contact nu contine cadmiu;
-senzorul de lumina (fotodioda IC ) nu contine cadmiu;
-patent italian - "compensare feedback lumina";
-compatibil cu lampi cu descarcare in gaz lenta (pana la 10 minute);
-in primele 3 cicluri de functionare timpii de intarziere la Anclansare - On si Declansare - Off sunte redusi la zero pentru a fi de ajutor la instalare;
-alimentare la 230 V AC 50/60 Hz.

Rezistența dielectrică ?ntre contactele deschise 1000V AC 1000V AC
Imunitate de tulburări efectuate
Supratensiune (1,2 / 50μs) pe L și N (modul diferențial) 4kV 6kV
Alte date
Prindere prin cablu (7,5 ... 9 mm) ?

Strangeti cuplul 0,8nM
-
Max. dimensiunea firului
cablu :solid/litat
mm2 1x6, 2x4 / 1x4, 2x2,5
-

AWG 1x10, 2x12 / 1x12, 2x14
-

Firuri de ieșire
Material
-

Cauciuc siliconic rezistent la radiații UV

mărimea
-

1.5mm?
Lungime
-

500mm, capăt-ferulat
Tensiune nominală de izolare
-

0,6 / 1kV
Temperatura maximă
-

120 ? C

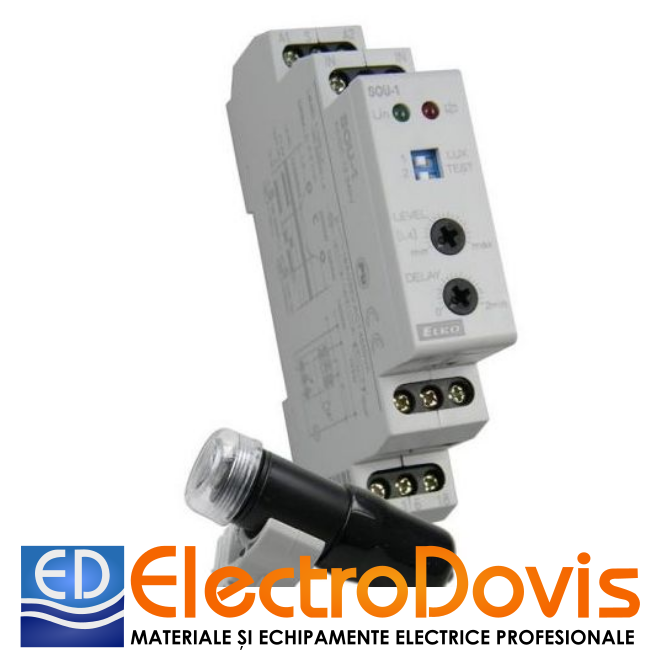

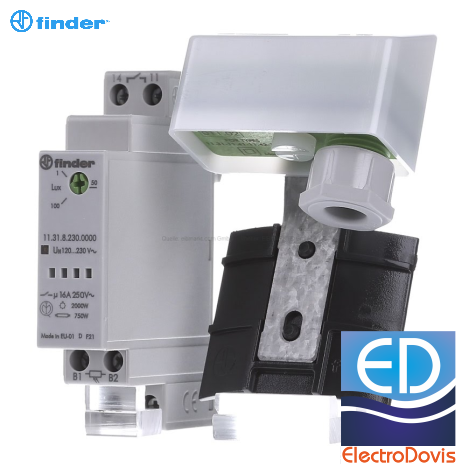

Contacte: 1 contact liber de potential ND
Sarcina becuri LED: 400W
Sarcina becuri fluorescente compacte: 400W
Sarcina becuri cu incandescenta: 2000W
Tensiune de alimentare: 230V AC
Prag sensibilitate: 1...100 lux
Intarziere comutatie On/Off: 15/30 secunde
Grad protectie senzor fotoelectric: IP54
Grad protectie releu crepuscular: IP20

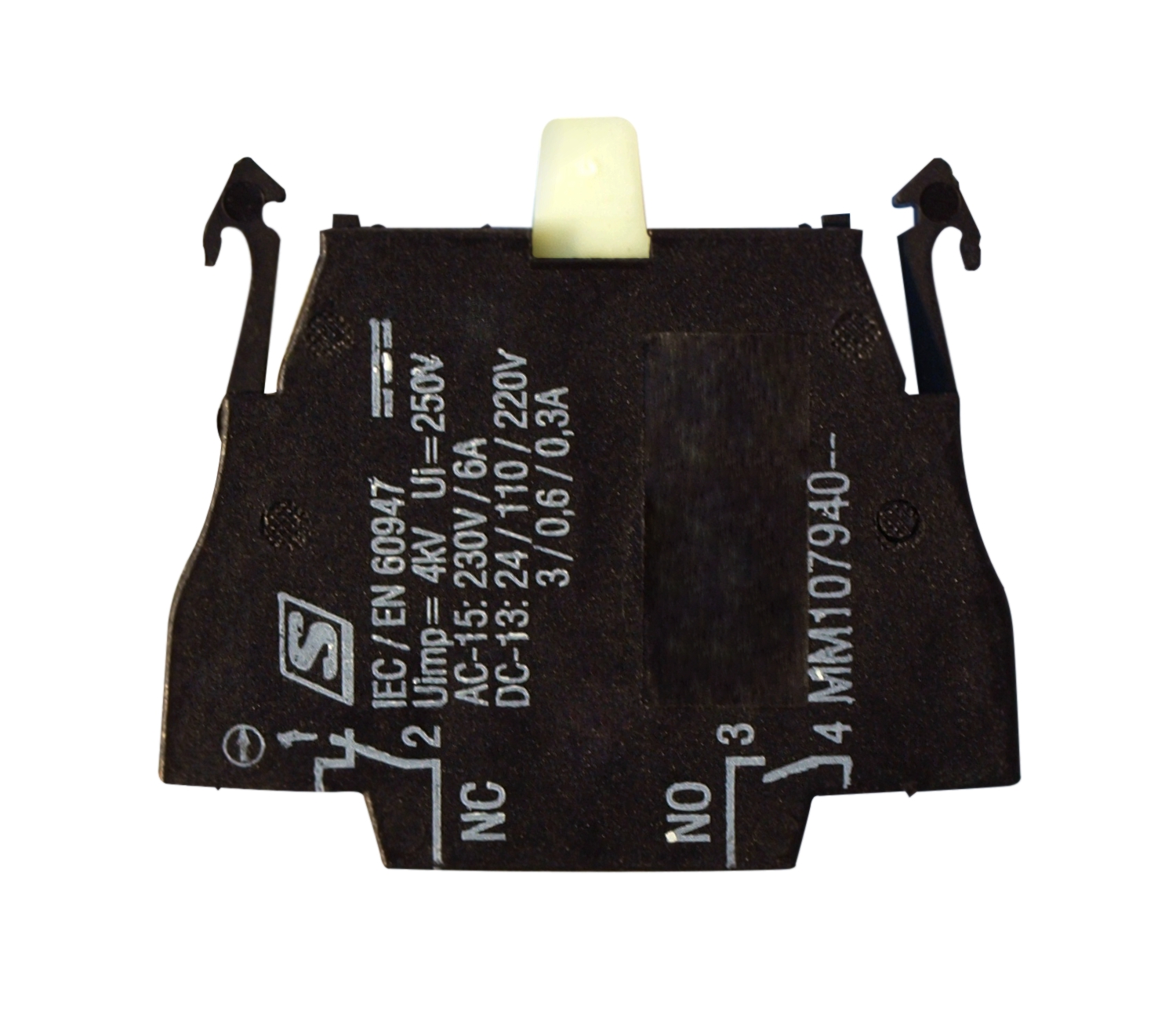

Tensiune nominala: 600V a.c.

Tensiune de impuls: 6kV

Curent termic nominal: 10A

Curent nominal: 3A (240V; 50HZ; AC15); 0.3A (240V c.c: DC13)

Sectiune conductor de racord: 1?0.5?1?2.5 mm (2?1.5mm)

Borna: clema cu surub

Domeniul de temperatura: ? 25?+ 70 grade C

Grad de protectie: IP 42 ( dupa montare)

Fiabilitate: 1x 1000000 cicluri de comutare

Grosime placa de montare: 6 mm max.

Diametru gaura de decupare: 22 mm

Tensiune nominala: 600V a.c.

Tensiune de impuls: 6kV

Curent termic nominal: 10A

Curent nominal: 3A (240V; 50HZ; AC15); 0.3A (240V c.c: DC13)

Sectiune conductor de racord: 1?0.5?1?2.5 mm (2?1.5mm)

Borna: clema cu surub

Domeniul de temperatura: ? 25?+ 70 grade C

Grad de protectie: IP 42 ( dupa montare)

Fiabilitate: 1x 1000000 cicluri de comutare

Grosime placa de montare: 6 mm max.

Diametru gaura de decupare: 22 mm

Tensiune nominala: 600V a.c.

Tensiune de impuls: 6kV

Curent termic nominal: 10A

Curent nominal: 3A (240V; 50HZ; AC15); 0.3A (240V c.c: DC13)

Sectiune conductor de racord: 1?0.5?1?2.5 mm (2?1.5mm)

Borna: clema cu surub

Domeniul de temperatura: ? 25?+ 70 grade C

Grad de protectie: IP 42 ( dupa montare)

Fiabilitate: 1x 1000000 cicluri de comutare

Grosime placa de montare: 6 mm max.

Diametru gaura de decupare: 22 mm

Tensiune nominala: 600V a.c.

Tensiune de impuls: 6kV

Curent termic nominal: 10A

Curent nominal: 3A (240V; 50HZ; AC15); 0.3A (240V c.c: DC13)

Sectiune conductor de racord: 1?0.5?1?2.5 mm (2?1.5mm)

Borna: clema cu surub

Domeniul de temperatura: ? 25?+ 70 grade C

Grad de protectie: IP 42 ( dupa montare)

Fiabilitate: 1x 1000000 cicluri de comutare

Grosime placa de montare: 6 mm max.

Diametru gaura de decupare: 22 mm
