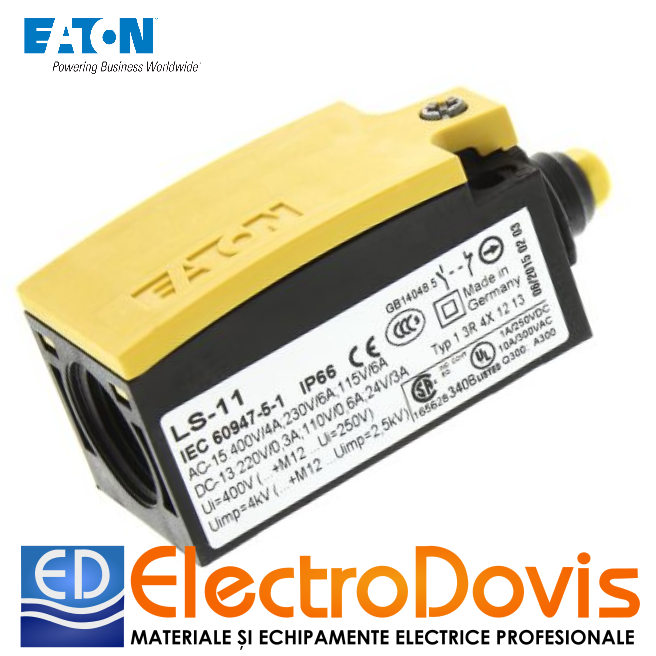

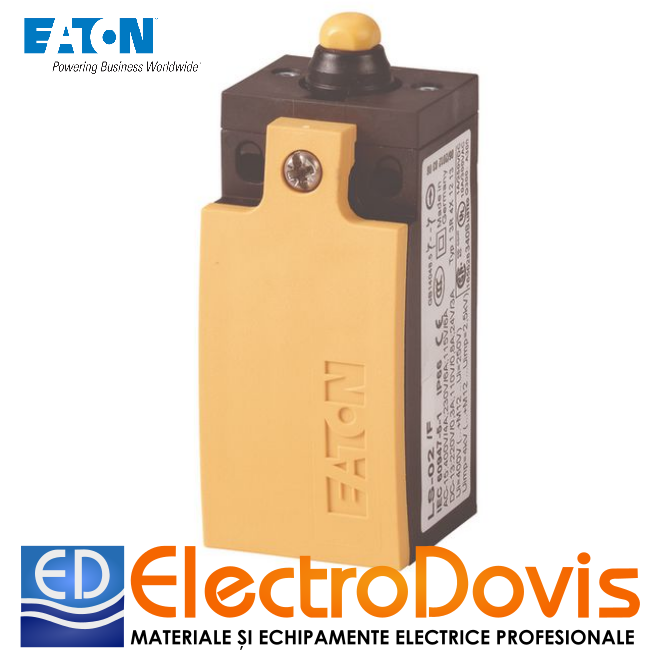

CORP LIMITATOR LS11

Functie de baza
Intrerupatoare de
pozitie Comutatoare de pozitie de siguranta
Referința grupului de referinta
LS (M) - ...
Gama de produse
Rotiță
Grad de protecție
IP66, IP67
Caracteristici
Unitate completă
Temperatura ambientala
-25 - +70 ? C
Proiecta
EN 50047 Formularul E
Descriere
Lung
Contacte
N / O = ?n mod normal deschis
1 N / O
N / C = ?n mod normal ?nchis
1 NC
notițe
= funcție de siguranță, prin deschiderea pozitivă la IEC / EN 60947-5-1
Secvență de contact
Trecerea contactului ■ = Contactul ?nchis □ = Contactul deschis
Poziție deschisă (ZW)
da
Culoare
Galben
Material izolat
Tipul conexiunii
C?rlig de prindere
Capul de operare poate fi rotit la intervale de 90 ? pentru a se adapta la direcția specificată de apropiere.


Standarde
IEC / EN 60947
Controlul climatic
Căldura umedă, constantă, conform IEC 60068-2-78; căldura umedă, ciclică, la IEC 60068-2-30
Temperatura ambientala
-25 - +70 ¿ C
Poziție de montare
După cum este necesar
Grad de protecție
IP66, IP67
Capacitățile terminalelor Solid
1 x (0,5 - 2,5) mm 2
Capacitățile terminalelor Flexibile cu ferul
1 x (0,5 - 1,5) mm 2
Contacte / capacitate de comutare
Tensiunea nominală a impulsului [U imp ]
4000 V AC
Tensiunea nominală de izolație [U i ]
400 V
Categoria de supratensiune / gradul de poluare
III / 3
Curentul nominal de funcționare [I e ] AC-15 24 V [I e ]
6 A
Curentul nominal de funcționare [I e ] AC-15 220 V 230 V 240 V [I e ]
6 A
Curent nominal de funcționare [I e ] AC-15 380 V 400 V 415 V [I e ]
4 A
Curent nominal de funcționare [I e ] DC-13 24 V [I e ]
3 A
Curentul nominal de funcționare [I e ] DC-13 110 V [I e ]
0,6 A
Curentul nominal de funcționare [I e ] DC-13 220 V [I e ]
0,3 A
Circuitul de fiabilitate la 24 V cc / 5 mA [H F ]
<10 -7 , <1 defec&#539;iune ¿n 107 opera&#539;ii Probabilitate de eroare
Fiabilitatea circuitului de comand&#259; la 5 V cc / 1 mA [H F ]
<10 -6 , <1 defec&#539;iune la 5 x 10 6 opera&#539;ii Probabilitate de eroare
Frecven&#539;a de alimentare
max. 400 Hz
Scurtcircuit la IEC / EN 60947-5-1 max. siguran&#539;&#259;
6 A gG / gL
Repetarea acurate&#539;ei
0,15 mm
Rata curentului de scurtcircuit nominal
1 kA
Variabile mecanice
Durata de viata, mecanica [Operatii]
8 x 10 6
Rezisten&#539;&#259; mecanic&#259; la &#537;oc (&#537;oc semi-sinusoidal, 20 ms) Contact standard
25 g
Frecven&#539;a de operare [Opera&#539;ii / h]
<6000
Actionari
For&#539;a mecanic&#259; de ac&#539;ionare la ¿nceputul / sf¿r&#537;itul accidentului
1,0 / 8,0 N
Mecanic Cuplul de ac&#539;ionare al angrenajelor rotative
0,2 Nm
Mecanic Max. viteza de operare cu cam&#259; DIN
1 m / s
Note mecanice
pentru unghiul de ac&#539;ionare &#945; = 30 ¿ / 45 ¿
