Produse cu matricola ENEL

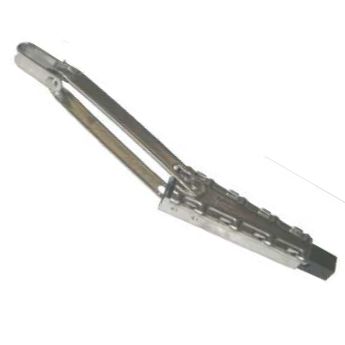

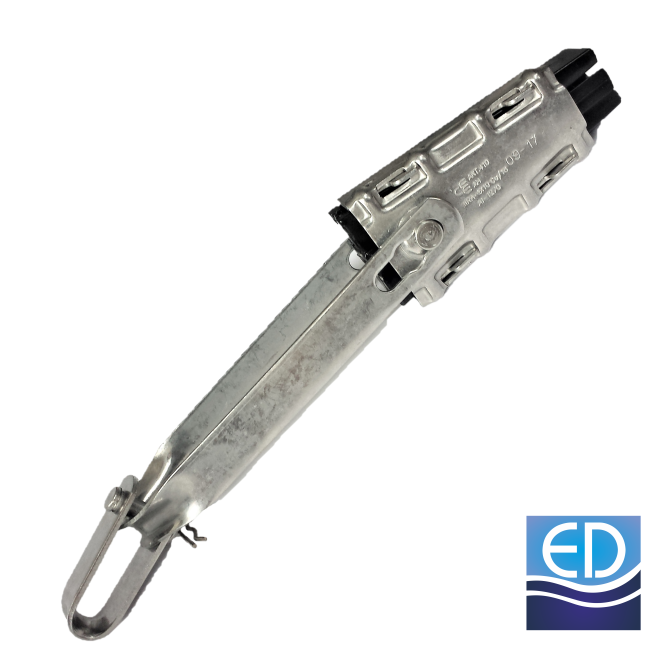

ARMATURA SUSTINERE ALINIAMENT

tip ASA 300

Certificat DMI nr. 004856 (1R)

UTILIZARE

Ca armătură de susţinere ?n aliniament la reţelele montate ?ntins pe st?lp sau faţada clădirilor.

Este executată din materiale termoplaste şi metalice, acestea fiind protejate ?mpotriva coroziunii prin zincare.

Sunt dimensionate astfel ?nc?t să poată fi folosite pentru toată gama de conductoare torsadate

Se montează ?n condiţii de mediu normale, zona de exploatare N.

Componenta si echipare

Armatura de sustinere in aliniament este compusa din mai multe repere după cum

urmează:

1. Corp

Este fabricat prin injecţie din materiale plastice termoplaste (polietilena), aditivate

pentru rezistenţă mărită la acţiunea radiaţiilor UV.

2. Suport sustinere- fabricat din BLR 3 x 25

3. Agatatoare ? cercel de sustinere ? este confectionata din sarma STN ? 5 mm, acoperita galvanic sau OL inox ? 5 mm.

Armatura de sustinere in aliniament trebuie sa sustina cabluri torsadate cu sectiunea de: 70; 50; 35; 25; 16 mm?.

Numarul maxim de conductoare sa fie 6, iar corpul armaturii si piesa de sustinere cu posibilitati de oscilare in limita 45? de orizontala.

Instrucţiuni de montare şi exploatare

Montarea armaturii de sustinere aliniament - ASA - 300

Operaţiile de montare se execută numai de personal autorizat de S.C. Electrica S.A.

Temperatura de montaj >5?C temperatură impusă de producătorii de cabluri, pentru protejarea mantalei exterioare a acestuia.

Montarea armaturii comportă următoarele operaţii:

- se agata cercelul armaturii in carligul fixat anterior pe stalp;

- se trece fascicolul de conductoare peste corpul (barcuta) armaturii.

Armatura de sustinere in aliniament trebuie să reziste la un efort nominal pe verticala de 330 daN, coeficientul de siguranţă la teste fiind de 1,5 rezultă un efort nominal de ?ncercări de 495 daN, valoare la care produsul nu trebuie să prezinte urme de deformări vizibile, rupturi, etc.

?n aceste condiţii de exploatare, odată montată pe o reţea de conductoare torsadate, durata normată de utilizare este de 20 de ani.

lungime: 1.7m
matricola :217000
profil: T
grosime: 7mm

GULER ETANŞARE

UTILIZARE

Se folosesc pentru racordul aerian al consumatorilor casnici, executat din ţeavă de 1 1/2" şi 2", at?t pentru branşament cu conductoare de aluminiu, c?t şi pentru branşament cu cablu coaxial.

Sunt executate din materiale termoplaste şi se montează ?n condiţii de mediu normale, zona de exploatare N
